해치 및 그라데이션 채우기에 대한 추가 옵션 설정

내부점을 지정하여 해치 경계를 정의할 때는 명령을 통해 경계를 이루는 도면요소가 탐지됩니다. 이 경우 추가 옵션을 사용하여 경계 자동 탐지를 제어할 수 있습니다.

다음을 수행할 수 있습니다.

필요에 따라 해치가 작성된 도면요소를 더 잘 표시하기 위해 원점 및 투명도 옵션을 사용합니다.

닫힌 내부 경계 찾기 또는 무시하기:

내부 영역 찾기를 클릭하여 닫힌 내부 경계를 찾습니다.
해치 표시 스타일을 클릭합니다.
- 축소. 바깥쪽 영역에만 해치 패턴을 작성합니다.
- 확대/축소. 영역 사이에 번갈아 해치 패턴을 작성합니다(바깥쪽 영역부터 시작, 기본값).
- 무시. 내부 구조를 무시하고 전체 영역에 해치를 작성합니다. 해치 선이 문자, 블록 속성, 2D 솔리드를 통과합니다.

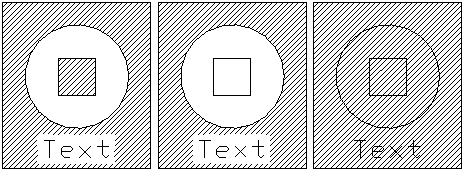

다음 그림은 확대/축소, 축소, 무시 스타일을 보여줍니다.

해치가 작성될 때 사용된 경계 유지하기:

경계 유지에서:

간격이 있는 경계에 대한 해치 작성하기:

참고: 경계 정의를 위해 선택한 도면요소 간에 간격이 있는 경우 명령을 통해 해치가 작성되지 않습니다. 그러나 간격 공차를 정의하여 명령이 정의된 값보다 작은 간격은 무시하고 경계를 닫힌 것으로 간주하여 해치를 작성하도록 할 수 있습니다.

경계 탐지를 위한 도면요소 세트 지정하기:

경계 그룹에서 다음 중 하나를 수행합니다.
- 활성 바둑판식 뷰를 선택하여 현재 뷰포트에서 표시되는 모든 도면요소로부터 경계 그룹을 작성합니다.
  - 또는 -
  1. 을 클릭하여 경계의 도면요소를 선택합니다.
  2. 그래픽 영역에서 도면요소를 지정하고 Enter 키를 누릅니다.

해치 기본 원점 설정하기:

기본 원점 설정을 선택합니다.
- 현재 선택 사용. 현재 Hatch 명령으로 지정한 해치의 원점을 사용합니다.
- 원본 사용. 기존 해치의 원점을 사용합니다.

후속 해치 및 채우기에 대해 대상 도면층을 설정하려면 다음을 수행하십시오.

도면층 목록에서 후속 해치 또는 채우기에 대한 도면층 이름을 선택하거나 <활성>을 선택하여 현재 활성화된 도면층에 후속 해치 또는 채우기를 배치합니다.
설정은 현재 도면에 유효하며 해당 도면에 저장됩니다. 도면의 템플릿 파일로 특정 도면층 이름이 설정되지 않는 한 <활성>이 새 도면의 기본값입니다.

해치 선 색상 설정 방법:

선 색상에서 해치 선 색상을 지정합니다.
- ByBlock. 해당 블록에 선 색상이 포함된 경우 블록의 현재 선 색상 설정을 사용합니다.
- ByLayer. 현재 도면층 선 색상 설정을 사용합니다.
- 색상 지정. 해치 선에 대해 표준 또는 사용자 정의 색상을 지정할 수 있습니다.

해치 배경색 설정 방법:

배경색에서 해치 배경색을 지정합니다. 색상 지정 옵션을 사용하여 해치 배경에 대한 표준 또는 사용자 정의 색상을 지정할 수 있습니다.

해치 또는 채우기 투명도 레벨 지정하기:

투명도에서 해치 또는 채우기의 투명도 레벨을 지정합니다.
- 현재 선택 사용. 새 도면요소에 대한 현재 투명도 설정을 사용합니다.
- ByLayer. 현재 도면층 투명도 설정을 사용합니다.
- ByBlock. 해치나 채우기가 블록에 포함된 경우 해당 블록의 현재 투명도 설정을 사용합니다.
- 값 지정. 문자 상자에 값을 입력하거나 슬라이더를 사용하여 지정하는 투명도 설정을 사용합니다. 0%와 90% 사이의 값을 지정합니다. 여기서 0%는 투명도가 없음(불투명)을 의미합니다.

액세스

명령: Hatch

메뉴: 도면 > 해치

도구 팔레트: 그리기 > 해치
