도면 탭 사용

DrawingTabs 명령을 사용하면 도면 창 영역의 상단에 도면 탭이 표시됩니다. 도면 탭을 숨기려면 HideDrawingTabs 명령을 사용합니다.

도면 탭은 열려 있는 여러 도면을 쉽게 제어하는 방법을 제공합니다.

활성 도면의 탭은 흰색이며 다른 모든 도면 탭은 회색입니다. 탭 위로 포인터를 이동하면 도구 설명에 도면 파일의 전체 경로와 전체 이름이 표시됩니다(저장된 도면만 해당).

탭 표시줄의 바로가기 메뉴는 탭을 제어하기 위한 파일 명령과 옵션을 제공합니다.

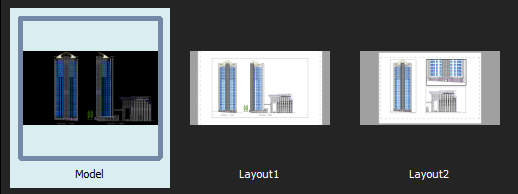

탭 위로 포인터를 이동하면 열려 있는 도면의 각 작업공간(모델 또는 레이아웃 시트)에 대해 썸네일로 미리보기 패널이 나타납니다. 미리보기는 도면을 저장하거나 작업공간 간을 전환할 때 업데이트됩니다. 일부 썸네일이 미리보기 패널에 맞지 않는 경우 패널 양쪽 끝의 화살표를 사용하여 썸네일을 오른쪽이나 왼쪽으로 스크롤할 수 있습니다.

도면 탭을 드래그하여 재정렬할 수 있습니다.

탭 표시줄에서 표시할 수 있는 것보다 많은 도면이 열려 있는 경우:

• 모든 도면 나열 을 클릭하여 열려 있는 모든 도면 목록을 표시하고 필요한 도면을 선택합니다.
• 탭 표시줄에서 원하는 방향으로 탭을 이동하려면  또는 을 클릭합니다.

도면 탭에서 파일 이름 끝의 별표(*)는 저장되지 않은 도면을 나타냅니다.

기본 설정을 지정하여 도면 탭 표시줄을 표시하거나 숨기고, 미리보기 패널 표시 모드를 선택할 수 있습니다.

도면 탭 작성하기:

• 마지막 도면 탭 옆의 을 클릭합니다.

  열린 도면이 없는 경우 도면 탭 표시줄의 왼쪽에 + 아이콘이 표시됩니다.

  새 도면에는 기본 템플릿 도면(SmartNew 명령과 유사)이 사용됩니다.

도면 탭 닫기:

• 도면 탭의  을 클릭하면 닫힙니다.

  도면을 마지막으로 저장한 이후 변경한 경우 변경 사항을 저장할지를 묻는 프롬프트가 나타납니다.

다른 도면으로 전환하기:

• 표시할 도면의 탭을 클릭합니다.

  - 또는 -

• 열려 있는 도면 탭을 하나씩 확인하려면 Ctrl+Tab을 누릅니다.

도면의 특정 작업공간으로 전환하기:

1. 특정 도면 탭 위로 포인터를 이동합니다.

   탭 아래에 모델을 비롯하여 활성 작업공간이 강조 표시된 모든 레이아웃 시트를 표시하는 미리보기 패널이 나타납니다.

2. 미리보기 패널에서 썸네일(모델 또는 레이아웃 시트)을 선택합니다.

   선택한 작업공간이 표시됩니다.

바로가기 메뉴로 도면 탭 제어하기:

• 도면 탭 또는 아이콘을 오른쪽 클릭한 후 바로가기 메뉴에서 옵션을 선택합니다.
  • 새로 만들기. 템플릿 도면으로 새 도면을 시작합니다.
  • 열기. 기존 도면을 엽니다.
  • 저장. 현재 파일 이름으로 도면을 저장합니다.
  • 모두 저장. 열려 있는 모든 도면을 저장합니다.
  • 다른 이름으로 저장. 다른 이름으로 도면을 저장합니다.
  • 닫기. 활성 도면을 닫습니다.
  • 모두 닫기. 열려 있는 모든 도면을 닫지만 프로그램은 끝내지 않습니다.
  • 다른 도면 닫기. 활성 도면을 제외한 열려 있는 모든 도면을 닫습니다.
  • 첫 번째 탭 만들기. 오른쪽 클릭한 탭을 첫 번째 도면 탭(활성 탭)으로 만듭니다.
  • 마지막 탭 만들기. 오른쪽 클릭한 탭을 마지막 도면 탭(활성 탭)으로 만듭니다.
  • 포함된 폴더 열기. 선택한 도면 탭의 파일이 있는 폴더를 가리키는 운영 체제의 파일 관리자를 별도의 창에 표시합니다.

  참고: 도면을 저장하거나 닫고, 마지막으로 저장한 이후 하나 이상의 도면을 변경한 경우 변경 사항을 저장할 지를 묻는 프롬프트가 나타납니다.

도면 탭 재정렬하기:

• 탭을 선택하고 탭 표시줄을 따라 다른 위치로 드래그합니다.

첫 번째 또는 마지막 위치로 도면 탭 이동하기:

• 도면 탭을 오른쪽 클릭하고 첫 번째 탭 만들기 또는 마지막 탭 만들기를 클릭합니다.

도면 탭의 기본 설정 지정하기:

1. 다음 중 하나를 수행합니다.
   • 도구 > 옵션을 클릭하거나 Options를 입력합니다.

     옵션 대화 상자에서 시스템 옵션 을 클릭합니다.

   • SystemOptions를 입력합니다.
2. 표시 > 도면 탭을 확장하여 다음을 설정합니다.
   • 도면 탭 표시. 도면 창 영역의 상단에 있는 도면 탭의 표시를 제어합니다.
   • 표시 설정에서 다음 중 하나를 선택합니다.
     • 목록 보기. 작업공간의 비그래픽 목록을 표시합니다.
     • 패널 미리보기. 탭 아래의 각 도면 작업공간(모델 및 레이아웃 시트)에 대한 썸네일이 표시됩니다(기본).
3. 확인을 클릭합니다.

액세스

명령: DrawingTabs
