뷰 탐색기를 사용하여 보기 방향 변경

뷰 탐색기는 모델의 뷰 방향을 변경하기 위한 사용자 친화적 도구입니다.

• 모델의 표준 뷰와 등각 보기 뷰 간 전환
• 등각 보기 뷰가 WCS 또는 활성 CCS 중 어느 것을 기준으로 하는지 제어
• 투영 모드 설정
• 기본 보기 정의(홈 보기)

모델의 표준 뷰와 등각 보기 뷰 사이 전환

뷰 탐색기는 모델의 뷰를 빠르게 변경할 수 있도록 미리 정의된 보기 방향 세트를 제공합니다.

• 안쪽 링을 사용하며 상단 및 하단 보기를 설정할 수 있습니다.
• 바깥쪽 링은 모델의 표준 뷰와 등각 보기 뷰 사이를 빠르게 전환할 수 있도록 8개의 섹터 세트를 제공합니다. 바깥쪽 링의 각 섹터는 보기에 해당합니다. 섹터를 클릭하면 화면이 해당 보기로 이동합니다.

보기 투영 모드 변경

뷰 탐색기는 두 가지 보기 투영 모드를 제공합니다.

• 평행. 평행 투영은 투영선이 서로 평행한 투영법입니다. 평행 투영은 도면요소의 정확한 보기를 제공합니다.
• 원근 표시. 원근 표시 투영은 보기 평면의 상대적 위치에 따라 달라집니다. 원근 표시 투영은 도면요소의 크기를 유지하지 않으므로 보다 사실적 표현이 가능합니다. 거리가 길수록 도면요소가 작아집니다.

보기 투영 모드를 변경하는 방법:

1. 뷰 탐색기를 표시합니다.
2. 뷰 탐색기에 커서를 대고 를 클릭하고 다음 옵션 중 하나를 선택합니다.
   • 평행.
   • 원근 표시.

홈 보기 사용

홈 보기는 저장한 후 나중에 필요할 때마다 적용할 수 있는 모델의 특별한 보기입니다.

뷰 탐색기를 사용하여 모델의 모든 보기를 홈 보기로 정의할 수 있습니다. 나중에 언제든지 저장된 보기를 적용할 수 있습니다.

홈 보기를 정의하는 방법:

1. 그래픽 영역에서 적절한 2D 또는 3D 보기를 설정합니다. Views 명령을 사용합니다.
2. 뷰 탐색기에 커서를 대고 를 클릭하고 메뉴에서 현재 보기를 홈으로 설정을 선택합니다.

홈 보기로 돌아가는 방법:

• 다음 중 하나를 수행합니다.
  • 뷰 탐색기에 커서를 대고 를 클릭합니다.
  • 뷰 탐색기에 커서를 대고 를 클릭하고 메뉴에서 홈을 선택합니다.

활성 CCS에 따라 뷰 방향 변경

뷰 탐색기를 사용하여 활성 CCS 또는 WCS 내에서 뷰 방향을 변경할 수 있습니다.

CCS에 따라 뷰 방향을 변경하는 방법:

1. 그래픽 영역에서 적절한 CCS를 설정합니다.
2. 뷰 탐색기를 커서로 가리키고 을 클릭한 다음 메뉴에서 뷰 탐색기 속성을 선택합니다.
3. 뷰 탐색기 속성 대화 상자에서 활성 CCS 사용을 선택합니다.

예:

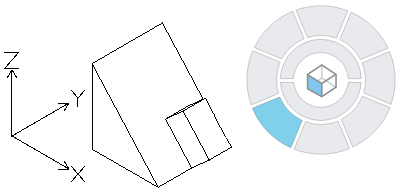

WCS

CCS

CCS를 제어하려면 CCS 및 CSStyle 명령을 사용합니다.
