3D 솔리드 모서리 필렛

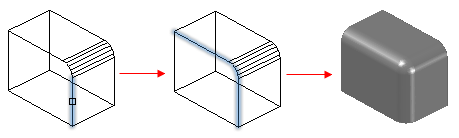

체인 옵션을 사용하여 3D 솔리드의 여러 모서리에 필렛 적용하기:

1. 솔리드 > 솔리드 편집 > 모서리 필렛을 클릭하거나 FilletEdges를 입력합니다.
2. 반지름 옵션을 지정합니다.
3. 필렛 호의 반지름을 지정합니다.
4. 체인 옵션을 지정합니다.
5. 3D 솔리드에서 기존 필렛에 대한 모서리 접점을 지정합니다.

   필렛에 접한 모든 모서리가 강조 표시됩니다.

6. Enter 키를 누릅니다.

   지정한 반지름만큼 강조 표시된 모든 모서리에 필렛을 적용합니다.

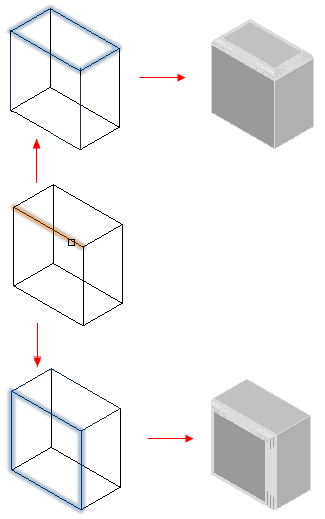

루프 옵션을 사용하여 면의 모든 모서리에 필렛 적용하기:

1. 솔리드 > 솔리드 편집 > 모서리 필렛을 클릭하거나 FilletEdges를 입력합니다.
2. 반지름 옵션을 지정합니다.
3. 필렛 호의 반지름을 지정합니다.
4. 루프 옵션을 지정합니다.
5. 루프 모서리를 지정합니다.

   모서리에 인접한 면이 강조 표시됩니다.

6. 동의 옵션을 지정하여 현재 면 선택을 확인하거나 다음 면을 지정합니다.

   지정한 반지름만큼 면의 모서리에 필렛을 적용합니다.



면 옵션을 사용하여 지정한 면의 모든 모서리를 필렛하는 방법:

1. 솔리드 > 솔리드 편집 > 모서리 필렛을 클릭하거나 FilletEdges를 입력합니다.
2. 반지름 옵션을 지정합니다.
3. 필렛 호의 반지름을 지정합니다.
4. 면 옵션을 지정합니다.
5. 모서리를 필렛하려는 면을 지정합니다.

   지정한 면의 모든 모서리가 지정된 반지름만큼 필렛됩니다.
