Tworzenie brył 3D oraz powierzchni 3D przez wyciąganie obiektów 2D
Polecenie Wyciagnij (Extrude) umożliwia tworzenie brył 3D oraz powierzchni 3D przez wyciąganie istniejącego profilu 2D, zbudowanego z takich elementów jak polilinie, okręgi, elipsy, oraz regiony.
Elementy przestrzenne konstruowane za pomocą funkcji Wyciagnij (Extrude) mogą mieć postać brył 3D, albo powierzchni 3D.
Modelowanie brył i powierzchni za pomocą wyciągania obiektów płaskich może zostać wykonane przez zastosowanie jednej z poniższych metod:
- Określenie ścieżki wyciągania
Po zaznaczeniu obiektów przeznaczonych do wyciągnięcia należy wskazać ścieżkę wyciągnięcia definiującą kształt powstającego elementu. W trakcie przesuwania wybranego profilu wzdłuż ścieżki wyciągania zostaje utworzona bryła 3D lub powierzchnia 3D.
Proces wyciągania jest wykonywany od płaszczyzny profilu z zachowaniem stałego położenia profilu względem zdefiniowanej ścieżki.
- Określenie kąta zbieżności

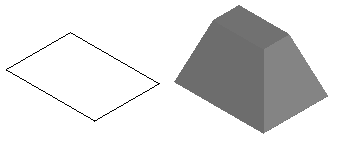

Po zaznaczeniu obiektów przeznaczonych do wyciągnięcia należy określić kąt zbieżności definiujący kształt powstającego elementu. Wartość wprowadzanego kąta zbieżności musi mieścić się w zakresie od -90 do +90 stopni. Dodatnia wartość kąta powoduje zmniejszenie, a ujemna wartość powiększenie przekroju poprzecznego tworzonego elementu w kierunku wyciągania. Zastosowanie kąta zbieżności o wartości 0 stopni powoduje wyciągnięcie elementu o stałym przekroju poprzecznym, w kierunku prostopadłym do płaszczyzny wybranego profilu 2D.
W celu wyciągnięcia profilu 2D należy:
- Korzystając z menu, wybrać Bryły > Rysowanie > Wyciągnij, albo wpisać Wyciagnij (Extrude)
- Określić rodzaj elementu tworzonego w trakcie wyciągania.
- Powierzchnia: Tworzy powierzchnię na bazie zaznaczonych elementów.
- Bryła: Tworzy bryłę 3D na bazie zaznaczonych elementów.
- Wybrać w obszarze graficznym obiekty przeznaczone do wyciągnięcia.
- Określić wysokość wyciągnięcia. Każdy obiekt 2D wchodzący w skład zaznaczonego profilu zostaje wyciągnięty na taką samą wysokość.
Wszystkie elementy składowe profilu zostają wyciągnięte tworząc bryłę 3D lub powierzchnię 3D o zadanym kształcie.
W celu wyciągnięcia profilu 2D wzdłuż wybranej ścieżki należy:
- Korzystając z menu, wybrać Bryły > Rysowanie > Wyciągnij, albo wpisać Wyciagnij (Extrude)
- Określić rodzaj elementu tworzonego w trakcie wyciągania.
- Powierzchnia: Tworzy powierzchnię na bazie zaznaczonych elementów.
- Bryła: Tworzy bryłę 3D na bazie zaznaczonych elementów.
- Określić w obszarze graficznym obiekty do wyciągnięcia, a następnie nacisnąć Enter.
- Wybrać opcję Ścieżka.
- Wskazać w obszarze graficznym element stanowiący ścieżkę wyciągania.
W celu wyciągnięcia profilu 2D z zastosowaniem określonego kąta zbieżności należy:
- Korzystając z menu, wybrać Bryły > Rysowanie > Wyciągnij, albo wpisać Wyciagnij (Extrude)
- Określić rodzaj elementu tworzonego w trakcie wyciągania.
- Powierzchnia: Tworzy powierzchnię na bazie zaznaczonych elementów.
- Bryła: Tworzy bryłę 3D na bazie zaznaczonych elementów.
- Zaznaczyć obiekty przeznaczone do wyciągnięcia, oraz nacisnąć Enter.
- Wybrać opcję Kąt zbieżności.
- Wprowadzić wartość kąta zbieżności, oraz nacisnąć Enter.
- Określić wysokość wyciągnięcia.
Uruchamianie komendy
Polecenie: Wyciagnij (Extrude)
Menu: Bryły > Rysowanie > Wyciągnij
