Zaokrąglanie krawędzi brył 3D
Polecenie ZaokraglKrawedzie (FilletEdges) służy do wygładzania wybranych krawędzi brył 3D z zastosowaniem określonego promienia zaokrąglenia. Wprowadzane w ten sposób modyfikacje mogą dotyczyć zarówno pojedynczych krawędzi edytowanej bryły, jak również wszystkich krawędzi zaznaczonej ściany.
Zaokrąglenie wybranych krawędzi bryły może zostać wykonane przez zastosowanie jednej z poniższych metod:
- Wskazanie pojedynczych krawędzi jedna po drugiej
- Wskazanie krawędzi stycznej do już istniejącej zaokrąglonej krawędzi
Zaokrąglenie wszystkich krawędzi wybranej ściany może zostać wykonane przez zastosowanie jednej z poniższych metod:
- Wskazanie punktu znajdującego się wewnątrz zarysu podświetlonej ściany
- Wskazanie jednej z krawędzi należącej do modyfikowanej ściany. Dla określonej w ten sposób krawędzi można wybrać jedną z przylegających do niej ścian.
W celu wprowadzenia zaokrąglenia wybranych krawędzi bryły 3D należy:
- Korzystając z menu, wybrać Bryły > Edycja bryły > Zaokrągl krawędzie, albo wpisać ZaokraglKrawedzie (FilletEdges)
- Wybrać opcję Promień.
- Określić promień łuku zaokrąglenia.
- Wskazać w obszarze graficznym krawędź przeznaczoną do modyfikacji, oraz nacisnąć Enter.
Wybrane krawędzie zostają wygładzone z uwzględnieniem ustawionego promienia zaokrąglenia.

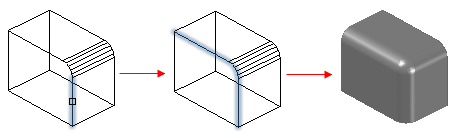

W celu wprowadzenia zaokrąglenia kilku krawędzi wybranej ściany z użyciem opcji 'Łańcuch' należy:
- Korzystając z menu, wybrać Bryły > Edycja bryły > Zaokrągl krawędzie, albo wpisać ZaokraglKrawedzie (FilletEdges)
- Wybrać opcję Promień.
- Określić promień łuku zaokrąglenia.
- Wybrać opcję Łańcuch.
- Wskazać w obszarze graficznym jedną z krawędzi stycznych do wprowadzonego wcześniej zaokrąglenia bryły 3D.
Zostają podświetlone wszystkie krawędzie ustawione stycznie do wybranego zaokrąglenia.
- Nacisnąć Enter.
Wszystkie zaznaczone krawędzie zostają wygładzone z uwzględnieniem ustawionego promienia zaokrąglenia.
W celu wprowadzenia zaokrąglenia wszystkich krawędzi wybranej ściany z użyciem opcji 'Pętla' należy:
- Korzystając z menu, wybrać Bryły > Edycja bryły > Zaokrągl krawędzie, albo wpisać ZaokraglKrawedzie (FilletEdges)
- Wybrać opcję Promień.
- Określić promień łuku zaokrąglenia.
- Wybrać opcję Pętla.
- Wskazać w obszarze graficznym jedną z krawędzi modyfikowanej ściany.
Zostaje podświetlona jedna z przylegających ścian, której krawędzie tworzą razem w wybraną krawędzią zamkniętą pętlę.
- Wybrać opcję Zatwierdź, aby zaakceptować wybór aktualnie podświetlonej ściany, albo skorzystać z opcji Następna, aby wybrać inną przylegającą ścianę.
Krawędzie zaznaczonej ściany zostają wygładzone z uwzględnieniem ustawionego promienia zaokrąglenia.
W celu wprowadzenia zaokrąglenia wszystkich krawędzi wybranej ściany z użyciem opcji 'Ściana' należy:
- Korzystając z menu, wybrać Bryły > Edycja bryły > Zaokrągl krawędzie, albo wpisać ZaokraglKrawedzie (FilletEdges)
- Wybrać opcję Promień.
- Określić promień łuku zaokrąglenia.
- Wybrać opcję Ściana.
- Wskazać w obszarze graficznym ścianę przeznaczoną do modyfikacji.
Wszystkie krawędzie zaznaczonej ściany zostają wygładzone z uwzględnieniem ustawionego promienia zaokrąglenia.
Uruchamianie komendy
Polecenie: ZaokraglKrawedzie (FilletEdges)
Menu: Bryły > Edycja bryły > Zaokrągl krawędzie
