Edycja atrybutów bloku (wariant linii poleceń -EdycjaAtrybutuBloku)

Polecenie -EdycjaAtrybutuBloku (-EditBlockAttribute) służy do modyfikowania wartości atrybutów oraz właściwości tekstu atrybutów, przypisanych do wielu bloków tego samego typu umieszczonych w rysunku.

W celu modyfikacji innych właściwości atrybutów bloku, takich jak warstwa, czy styl tekstu, należy skorzystać z polecenia ZaawansowanaEdycjaAtrybutu (EditXBlockAttribute).

Jest to wariant polecenia EdycjaAtrybutuBloku (EditBlockAttribute) używany w oknie poleceń.

Funkcja umożliwia zmianę wartości zarówno wszystkich atrybutów, jak również tylko wybranych, przypisanych do wskazanego bloku, albo do wszystkich bloków danego typu znajdujących się w rysunku. Pozwala także możliwość na modyfikowanie położenia, wysokości, kąta nachylenia, oraz stylu tekstu atrybutu, przy czym zmiany tego typu mogą być wprowadzane jedynie w odniesieniu do pojedynczych bloków.

W celu wybrania atrybutów z użyciem ich nazw oraz wartości, zaleca się stosowanie symbolu gwiazdki (*), ułatwiającego filtrowanie oraz wyszukiwanie właściwych obiektów. Po dokonaniu wyboru za pomocą okna, zaznaczone zostają tylko atrybuty, których nazwy i wartości spełniają określone kryteria filtrowania.

Funkcja pozwala na prowadzenie edycji w dwóch poniższych trybach:

• Indywidualna edycja każdego z atrybutów
• Równoczesna edycja kilku atrybutów

Uwaga: Wartości atrybutów przypisanych do bloków umieszczonych na zablokowanych warstwach nie mogą być modyfikowane.

W celu przeprowadzenia modyfikacji w trybie indywidualnym należy:

Podczas trybu indywidualnej edycji, można modyfikować wszystkie atrybuty bloku, albo tylko niektóre z nich. Poza edycją wartości atrybutu, funkcja pozwala dodatkowo na zmianę właściwości tekstu atrybutu, takich jak: położenie, wysokość, kąt nachylenia oraz styl tekstu.

Uwaga: Modyfikowane atrybuty muszą być widoczne, oraz muszą leżeć na płaszczyźnie równoległej do aktualnego układu współrzędnych.

1. Wpisać w linii poleceń -EdycjaAtrybutuBloku (-EditBlockAttribute)
2. Wybrać opcję Tak, oraz nacisnąć Enter, aby zatwierdzić tryb indywidualnej edycji atrybutów.
3. Wpisać nazwę bloku do edycji, oraz nacisnąć Enter.

   Istnieje możliwość równoczesnego wybrania kilku bloków. W tym celu należy skorzystać z metody rozszerzonego wyszukiwania z użyciem symbolu *, zastępującego część znaków w nazwie bloku. Na przykład, wpisanie ciągu znaków "A*", pozwala na wybranie wszystkich bloków, których nazwy zaczynają się od litery A.

4. Wpisać nazwę atrybutu, oraz nacisnąć Enter.

   Istnieje możliwość równoczesnego wybrania kilku atrybutów. W tym celu należy skorzystać z metody rozszerzonego wyszukiwania z użyciem symbolu *, zastępującego część znaków w nazwie atrybutu. Na przykład, wpisanie ciągu znaków "A*", pozwala na wybranie wszystkich atrybutów, których nazwy zaczynają się od litery A.

5. Wprowadzić wartość atrybutu, oraz nacisnąć Enter.

    Należy pamiętać, że w wartościach atrybutów rozróżniane są duże oraz małe litery.

6. Określić w obszarze graficznym bloki, których atrybuty mają zostać zmienione, oraz nacisnąć Enter.

   Wszystkie atrybuty spełniające określone kryteria zostają zaznaczone. Edycja rozpoczyna się od atrybutu wskazanego w pierwszej kolejności. W celu przejścia do kolejnego atrybutu należy skorzystać z opcji Następny atrybut.

7. Poza edycją wartości bieżącego atrybutu, opcjonalnie można także zmienić właściwości tekstu przypisanego do atrybutu.

   W celu modyfikacji lub zastąpienia wartości aktualnie wybranego atrybutu należy:

   1. Wybrać opcję Wartość, oraz nacisnąć Enter.
   2. Wybrać jedną z dwóch dostępnych opcji:
      • Zmień: Zamienia określony fragment dotychczasowego ciągu znaków przypisanych do wartości atrybutu na nową wartość.
      • Zastąp: Zamienia cały dotychczasowy ciąg znaków przypisanych do wartości atrybutu na nową wartość.

   W celu zmiany położenia tekstu atrybutu należy skorzystać z poniższych opcji:

   • Punkt wstawienia: Umożliwia określenie nowego punktu bazowego dla atrybutu.

       Uwaga: W przypadku atrybutu, który podczas procesu definiowania nie został zablokowany w obrębie bloku, istnieje możliwość zmiany położenia punktu bazowego tekstu, poprzez wskazanie oraz przesunięcie odpowiedniego uchwytu obiektowego.

   • Warstwa: Pozwala na przeniesienie atrybutu na inną warstwę.
   • Obrót tekstu: Zmienia kąt obrotu tekstu atrybutu.

   W celu zmiany formatowania tekstu atrybutu należy skorzystać z poniższych opcji:

   • Wysokość: Modyfikuje wysokość tekstu atrybutu.
   • Styl tekstu: Pozwala na zmianę stylu tekstu.
   • Kolor linii: Zmienia kolor tekstu. Można skorzystać z domyślnych ustawień Jak warstwa oraz Jak blok, albo wprowadzić kod dowolnego koloru z palety RGB. W celu zdefiniowania rzeczywistego koloru RGB, należy dla każdego koloru (czerwony, zielony, niebieski) wprowadzić odpowiednie wartości z przedziału od 0 do 255, oddzielone do siebie przecinkami (np. 127,0,127).

8. Po zakończeniu modyfikacji jednego atrybutu, wybrać opcję Następny atrybut, aby przejść do edycji kolejnego atrybutu.
9. Powtórzyć krok 8 oraz 9, jeśli jest to wymagane. Polecenie zostaje zakończone, jeśli nie ma już żadnych zaznaczonych atrybutów wymagających modyfikacji.

W celu przeprowadzenia równoczesnej modyfikacji kilku atrybutów należy:

W zależności od wybranych ustawień, modyfikacja może obejmować tylko widoczne atrybuty, lub też widoczne i niewidoczne.

Funkcja umożliwia zastąpienie określonego ciągu znaków, występującego w polu wartości wszystkich wybranych atrybutów, przez inny ciąg znaków wprowadzony podczas edycji.

1. Wpisać w linii poleceń -EdycjaAtrybutuBloku (-EditBlockAttribute)
2. Wybrać opcję Nie, oraz nacisnąć Enter, aby zatwierdzić tryb równoczesnej edycji kilku atrybutów.
3. Wybrać opcję Tak, jeśli edycja ma obejmować tylko widoczne atrybuty, albo opcję Nie, jeśli mają być edytowane atrybuty widoczne oraz niewidoczne.
4. Wpisać nazwę bloku do edycji, oraz nacisnąć Enter.

   Istnieje możliwość równoczesnego wybrania kilku bloków. W tym celu należy skorzystać z metody rozszerzonego wyszukiwania z użyciem symbolu *, zastępującego część znaków w nazwie bloku. Na przykład, wpisanie ciągu znaków "A*", pozwala na wybranie wszystkich bloków, których nazwy zaczynają się od litery A.

5. Wpisać nazwę atrybutu, oraz nacisnąć Enter.
6. Wprowadzić wartość atrybutu, oraz nacisnąć Enter.

   Należy pamiętać, że w wartościach atrybutów rozróżniane są duże oraz małe litery.

7. Określić w obszarze graficznym bloki, których atrybuty mają zostać zmienione.
8. Nacisnąć Enter.
9. Wpisać ciąg znaków, który ma być zastąpiony, oraz nacisnąć Enter.
10. Wpisać ciąg znaków, który ma zastąpić określony wcześniej istniejący fragment, oraz nacisnąć Enter.

Przykład:

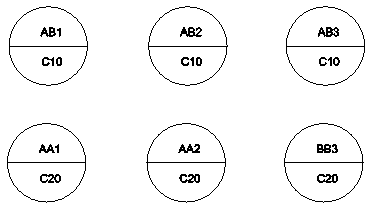

Poniższe bloki posiadają jeden wspólny atrybut o nazwie "Przekrój", pokazujący numer detalu rysunkowego.

Stare wartości: AB1, AB2, AB3

Nowe wartości: CD1, CD2, CD3

Należy wpisać "A*", aby skorzystać z opcji rozszerzonego filtrowania podczas wybierania atrybutów wymagających zmiany wartości.

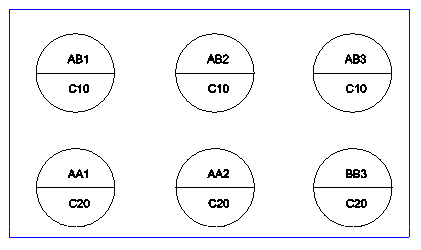

Następnie, należy zaznaczyć oknem wszystkie bloki.

W linii poleceń pojawia się informacja, że zostały wybrane 3 atrybuty spełniające narzucone kryteria wyszukiwania.

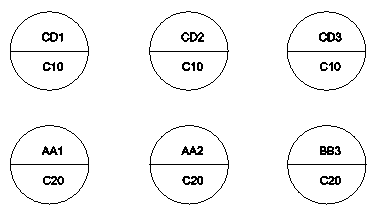

Zmiana wartości zostanie wprowadzona we wszystkich 3 zaznaczonych atrybutach.

Uruchamianie komendy

Polecenie: -EdycjaAtrybutuBloku
