Dostosowanie położenia wybranego zestawu elementów
Polecenie Wyrownaj_X (AlignX) umożliwia dopasowanie położenia zaznaczonego zestawu obiektów rysunkowych do położenia elementu bazowego wybranego w pierwszej kolejności.
Funkcja dostosowania położenia zestawu elementów pozwala na modyfikowanie następujących elementów:
- Splajny, polilinie oraz linie
- Łuki, okręgi, elipsy oraz łuki eliptyczne
- Obiekty tekstowe (notatki oraz proste notatki)
- Kreskowanie, obrazy oraz bloki
- Wymiary
W celu dopasowania położenia określonego zestawu elementów należy:
- Wykonać jedną z poniższych czynności:
- Korzystając ze wstążki, wybrać Podstawowe narzędzia > Modyfikacja > Wyrównaj X.
- Korzystając z menu, wybrać Modyfikacja > Wyrównaj X.
- Wpisać w linii poleceń Wyrownaj_X (AlignX)
- Wskazać w obszarze graficznym element bazowy, do którego mają zostać dopasowane inne modyfikowane obiekty.
- Zaznaczyć wszystkie dopasowywane elementy, oraz nacisnąć przycisk Enter.
- Wybrać jedną z dostępnych opcji wyrównania:
- Góra
- Dół
- Lewa
- Prawa
- Wyśrodkowanie w pionie
- Wyśrodkowanie w poziomie
- Środek
Położenie modyfikowanych elementów zostaje dopasowane do elementu bazowego wybranego w pierwszej kolejności.
- Nacisnąć Enter.
Przykłady

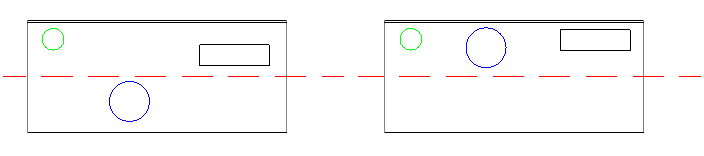

- Pierwszy wybrany element: zielony okrąg
- Opcja dopasowania: Góra
- Pierwszy wybrany element: niebieski okrąg
- Opcja dopasowania: Dół
- Pierwszy wybrany element: niebieski okrąg
- Opcja dopasowania: Wyśrodkowanie w poziomie
Uruchamianie komendy
Polecenie: Wyrownaj_X (AlignX)
Menu: Modyfikacja > Wyrównaj X
Wstążka: Podstawowe narzędzia > Modyfikacja > Wyrównaj X
