Pomiary istniejącej geometrii rysunku
Zastosowanie funkcji ZmierzGeometrie (MeasureGeometry) umożliwia wykonanie w ramach jednego polecenia wielu pomiarów istniejącej geometrii rysunku, w celu uzyskania informacji o odległościach, kątach, promieniach, oraz powierzchniach, odczytanych na bazie elementów lub punktów wskazanych w obszarze graficznym.
Zakres dostępnych opcji polecenia ZmierzGeometrie (MeasureGeometry) pozwala na wykonanie takich samych pomiarów, jak przy użyciu poniższych dedykowanych poleceń programu:
W przypadku wykonywania pomiarów z użyciem punktów charakterystycznych obiektów geometrycznych, jak na przykład punktu końcowego lub początkowego elementu, należy skorzystać z funkcji Przyciągania do elementów.
W celu wykonania pomiarów istniejącej geometrii rysunku należy:
- Korzystając z menu, wybrać Narzędzia > Pomiary > Zmierz geometrię, albo wpisać w linii poleceń ZmierzGeometrie (MeasureGeometry)
- Wybrać jedną z dostępnych opcji:
- Odległość: Mierzy odległość między dwoma wskazanymi punktami.
- Promień: Mierzy promień wybranego łuku, okręgu, albo łukowego segmentu polilinii.
- Kąt: Mierzy kąt wybranego łuku, albo kąt pomiędzy dwoma liniami lub liniowymi segmentami polilinii. Wyświetlane wymiary zależą od elementu wskazanego w obszarze graficznym.
- Obszar: Oblicza powierzchnię oraz obwód obszaru wyznaczonego przez wybrany obiekt rysunkowy, albo określonego za pomocą wskazanych punktów, tak samo jak w przypadku korzystania z polecenia ZmierzGeometrie (MeasureGeometry). Wyświetlane wyniki pomiarów pokazują również obwód obszarów zamkniętych, długość otwartych konturów polilinii, a także obwód okręgów oraz elips.
Wybrać jedną z dostępnych opcji:
- Wskaż punkty: Oblicza powierzchnię oraz obwód obszaru określonego na bazie wskazanych punktów. Definiowany obszar zostaje dynamicznie podświetlony w obszarze graficznym podczas określania kolejnych punktów.
- Wybierz element: Wykonuje obliczenia dla regularnych obszarów wytyczonych np. przez okręgi, elipsy, łuki, czy kontury polilinii. W przypadku obiektów, które nie są zamknięte, obliczenia zostają wykonane w taki sposób jakby były domknięte.
- Dodaj: Włącza tryb umożliwiający obliczenie powierzchni całkowitej utworzonej przez dodanie obszarów częściowych określonych za pomocą wskazywanych punktów, albo przy użyciu funkcji Wybierz element. Wyświetlane wyniki pomiarów pokazują powierzchnię oraz obwód zdefiniowanego obszaru.

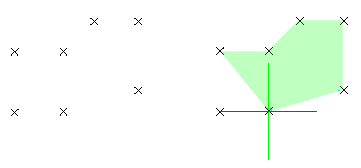

Przykład: Dodawanie obszarów o różnych kształtach w celu zdefiniowania obszaru całkowitego.
- Odejmij: Włącza tryb umożliwiający obliczenie powierzchni całkowitej utworzonej przez odjęcie obszarów częściowych. Wyświetlane wyniki pomiarów pokazują powierzchnię oraz obwód zdefiniowanego obszaru.

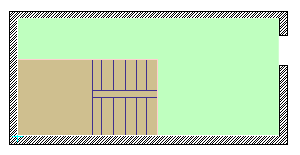

Przykład: Odjęcie obszaru zajętego przez schody od całkowitej powierzchni kondygnacji budynku.
Podzielenie mierzonej powierzchni na regularne obszary, a następnie zastosowanie funkcji Dodaj oraz Odejmij, pozwala na zdefiniowanie i obliczenie docelowej powierzchni podczas jednego polecenia. - Wskaż punkty: Oblicza powierzchnię oraz obwód obszaru określonego na bazie wskazanych punktów. Definiowany obszar zostaje dynamicznie podświetlony w obszarze graficznym podczas określania kolejnych punktów.
Uruchamianie komendy
Polecenie: ZmierzGeometrie (MeasureGeometry)
Menu: Narzędzia > Pomiary > Zmierz geometrię
