Polecenie Wyciagnij (Extrude) umożliwia tworzenie brył 3D oraz powierzchni 3D przez wyciąganie istniejącego profilu 2D, zbudowanego z takich elementów jak polilinie, okręgi, elipsy, oraz regiony.
Elementy przestrzenne konstruowane za pomocą funkcji Wyciagnij (Extrude) mogą mieć postać brył 3D, albo powierzchni 3D.
Modelowanie brył i powierzchni za pomocą wyciągania obiektów płaskich może zostać wykonane przez zastosowanie jednej z poniższych metod:
Po zaznaczeniu obiektów przeznaczonych do wyciągnięcia należy wskazać ścieżkę wyciągnięcia definiującą kształt powstającego elementu. W trakcie przesuwania wybranego profilu wzdłuż ścieżki wyciągania zostaje utworzona bryła 3D lub powierzchnia 3D.
Proces wyciągania jest wykonywany od płaszczyzny profilu z zachowaniem stałego położenia profilu względem zdefiniowanej ścieżki.

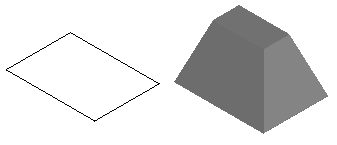

Po zaznaczeniu obiektów przeznaczonych do wyciągnięcia należy określić kąt zbieżności definiujący kształt powstającego elementu. Wartość wprowadzanego kąta zbieżności musi mieścić się w zakresie od -90 do +90 stopni. Dodatnia wartość kąta powoduje zmniejszenie, a ujemna wartość powiększenie przekroju poprzecznego tworzonego elementu w kierunku wyciągania. Zastosowanie kąta zbieżności o wartości 0 stopni powoduje wyciągnięcie elementu o stałym przekroju poprzecznym, w kierunku prostopadłym do płaszczyzny wybranego profilu 2D.
W celu wyciągnięcia profilu 2D należy:
Wszystkie elementy składowe profilu zostają wyciągnięte tworząc bryłę 3D lub powierzchnię 3D o zadanym kształcie.
W celu wyciągnięcia profilu 2D wzdłuż wybranej ścieżki należy:
W celu wyciągnięcia profilu 2D z zastosowaniem określonego kąta zbieżności należy:
Uruchamianie komendy
Polecenie: Wyciagnij (Extrude)
Menu: Bryły > Rysowanie > Wyciągnij
