Modelowanie brył 3D przez wciskanie lub wyciąganie istniejących obiektów

Polecenie WcisnijWyciagnij (PushPull) pozwala na tworzenie powierzchni 3D, oraz modyfikowanie brył 3D, przez wyciąganie wybranych elementów 2D.

Efekty otrzymywane podczas modelowania za pomocą tej funkcji zależą od rodzaju elementów tworzących podstawowy profil. Wyciąganie lub wciskanie obiektów liniowych, takich jak linie lub łuki, umożliwia otrzymanie powierzchni 3D. Natomiast wyciąganie oraz wciskanie zamkniętych profili złożonych z okręgów lub polilinii tworzących różne kształty, pozwala na szybką modyfikację geometrii istniejących brył 3D.

Podczas edycji bryły 3D istnieje możliwość równoczesnego korzystania z wielu zamkniętych profili kształtujących wygląd modyfikowanej bryły.

W celu zmodyfikowania bryły 3D przez wciskanie lub wyciąganie istniejących elementów geometrii należy:

1. Korzystając z menu, wybrać Bryły > Rysowanie > Wciśnij / Wyciągnij, albo wpisać WcisnijWyciagnij (PushPull)
2. Określić w obszarze graficznym obiekty przeznaczone do wyciągnięcia, a następnie nacisnąć Enter.

   W przypadku równoczesnego wyciągania kilku elementów, należy skorzystać z opcji Wiele.

   Podczas zaznaczania wyciąganych profili należy wskazać punkt wewnątrz wybieranego elementu (bryły 3D lub obszaru), albo wskazać jedną ze ścian istniejącej bryły 3D, a następnie przeciągnąć zaznaczone profile do wewnątrz lub na zewnątrz modyfikowanej bryły. W zależności od wybranego kierunku przesuwania profilu, można utworzyć zagłębienie, pełny otwór, albo dodać nowy fragment do edytowanej bryły.

3. W przypadku wybrania opcji Wiele, wybrać kolejne bryły 3D przeznaczone do modyfikacji, a następnie nacisnąć Enter.

   Uwaga: Funkcja umożliwia wybranie kilku różnych ścian należących do tej samej bryły 3D. Dzięki temu, wszystkie zaznaczone ściany zostaną wyciągnięte w trakcie wykonywania jednego polecenia.

4. Wpisać wartość dla wysokości wyciągnięcia, albo określić ją w obszarze graficznym. Wszystkie zaznaczone elementy zostaną wyciągnięte na taką samą wysokość.

   Zarys wybranych profili zostaje wyciągnięty na określoną wysokość.

Przykłady

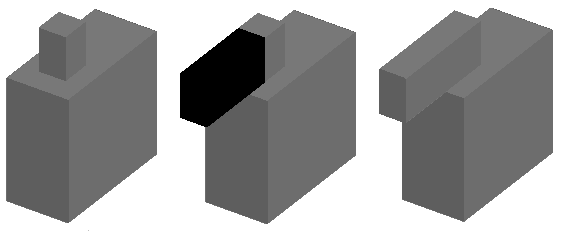

Tworzenie nowej części istniejącej bryły 3D przez wyciąganie jednej ze ścian tej bryły

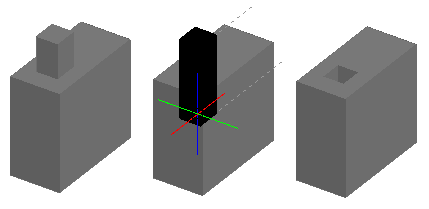

Tworzenie zagłębienia w istniejącej bryle 3D przez wciskanie jednej ze ścian tej bryły

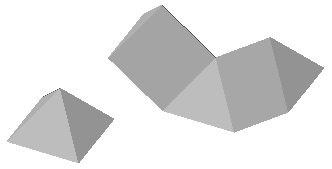

Równoczesne wyciąganie dwóch ścian istniejącej bryły 3D

Tworzenie powierzchni 3D przez wyciąganie profilu w postaci splajnu

Uruchamianie komendy

Polecenie: WcisnijWyciagnij (PushPull)

Menu: Bryły > Rysowanie > Wciśnij / Wyciągnij
