Tworzenie brył 3D przez wyciąganie obiektów 2D wzdłuż ścieżki

Polecenie WyciagnijPoSciezce (Sweep) umożliwia tworzenie brył 3D oraz powierzchni 3D o nietypowych kształtach przez wyciąganie istniejącego profilu 2D wzdłuż określonej ścieżki. Funkcja pozwala na wyciąganie profili złożonych z kilku elementów. Wszystkie modyfikowane obiekty muszą leżeć na tej samej płaszczyźnie.

Wyciąganie elementów wzdłuż ścieżek w postaci krzywych zamkniętych tworzy w efekcie obiekty bryłowe, natomiast wyciąganie wzdłuż linii lub krzywych otwartych powoduje utworzenie powierzchni.

Podczas modelowania za pomocą funkcji wyciągania po ścieżce można korzystać z profili 2D utworzonych z następujących elementów:

• Splajny, polilinie oraz linie
• Obszary 2D
• Okręgi oraz łuki
• Elipsy oraz łuki eliptyczne
• Regiony
• Ścieżki

Uwaga: Obiekty wchodzące w skład wyciąganych profili 2D mogą być dowolnie położone względem siebie, mogą na przykład przecinać się wzajemnie, albo przylegać lub nakładać się na siebie.

Podczas definiowania ścieżki wyciągania można korzystać z poniższych obiektów rysunkowych:

• Splajny, polilinie oraz linie
• Helisy
• Okręgi oraz łuki
• Elipsy oraz łuki eliptyczne
• Dowolna zamknięta krzywa

Właściwości wyciągania po ścieżce

Ustawienia dostępne w palecie Właściwości umożliwiają określenie poniższych parametrów sterujących procesem wyciągania:

• Obrót profilu: Definiuje obrót powierzchni lub bryły wokół ścieżki wyciągania.
• Skaluj wzdłuż ścieżki: Definiuje współczynnik skali określający odległość pomiędzy punktem końcowym oraz początkowym utworzonego elementu.

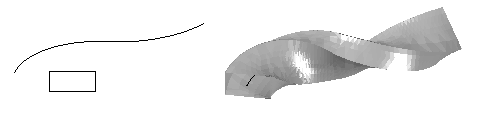

• Skręć wzdłuż ścieżki: Definiuje kąt obrotu pomiędzy punktem końcowym oraz punktem początkowym utworzonego elementu.

W celu utworzenia bryły 3D lub powierzchni 3D przez wyciągnięcie profilu 2D wzdłuż wybranej ścieżki należy:

1. Korzystając z menu, wybrać Bryły > Rysowanie > Wyciągnij po ścieżce, albo wpisać WyciagnijPoSciezce (Sweep)
2. W razie potrzeby skorzystać z opcji Rodzaj, pozwalającej na określenie, czy w trakcie wyciągania ma zostać utworzona bryła czy powierzchnia.
3. Zaznaczyć obiekty przeznaczone do wyciągnięcia, oraz nacisnąć Enter.

   Uwaga: Wybierane elementy profilu mogą mieć dowolne położenie, mogą przylegać do siebie lub zawierać się w sobie.

4. Wskazać obiekty definiujące ścieżkę wyciągania.
5. - lub -
6. Wybrać opcję Dopasowanie, Punkt bazowy, Skala, albo Rotacja, aby określić ustawienia stosowane podczas wyciągania, a następnie wskazać obiekty definiujące ścieżkę wyciągania.

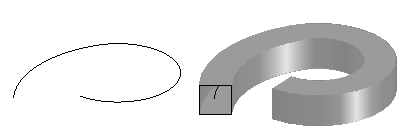

   • Dopasowanie: Określa czy wyciągany profil 2D ma zostać ustawiony podczas modelowania prostopadle do ścieżki wciągania, czy ma zachować swoje pierwotne położenie.



   • Punkt bazowy: Określa punkt bazowy dla elementów wchodzących w skład wyciąganego profilu 2D.

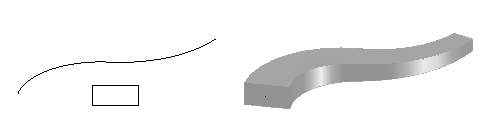

   • Skala: Definiuje współczynnik skali dla elementów wchodzących w skład wyciąganego profilu. Funkcja skalowania jest stosowana od punktu początkowego do punktu końcowego wybranej ścieżki wyciągania. W razie potrzeby skorzystać z opcji Odniesienie , pozwalającej na dopasowanie wielkości obiektów tworzących profil do określonej długości odniesienia.



   • Rotacja: Definiuje kąt skręcenia elementów profilu 2D rozmieszczanych wzdłuż ścieżki. Określony w ten sposób kąt określa ilość obrotów wykonywanych przez kolejne profile na całej długości ścieżki wyciągania. W razie potrzeby skorzystać z opcji Pochylenie, pozwalającej na nachylenie tworzącego profilu 2D względem ścieżki wyciągania.



Uruchamianie komendy

Polecenie: WyciagnijPoSciezce (Sweep)

Menu: Bryły > Rysowanie > Wyciągnij po ścieżce
