Dodatkowe ustawienia kreskowania oraz wypełnienia gradientowego

Podczas definiowania obwiedni kreskowania przez wskazanie punktów wewnętrznych, funkcja samoczynnie wykrywa elementy brzegowe kształtujące obwiednię. Zestaw kilku dodatkowych opcji pozwala na wprowadzenie własnych ustawień i preferencji do procesu automatycznego wykrywania obwiedni.

Zakres dostępnej funkcjonalności obejmuje:

• Wykrywanie lub ignorowanie wewnętrznych obwiedni
• Zachowanie lub usuwanie konturów zamkniętych, wykorzystywanych podczas tworzenia kreskowania
• Tworzenie kreskowania dla obwiedni z przerwami pomiędzy obiektami
• Określanie zestawu obiektów analizowanych w trakcie definiowania obwiedni

Dostępne są również dwie inne dodatkowe opcje: Początek oraz Przezroczystość, umożliwiające poprawę sposobu wyświetlania kreskowania.

W celu ustawienia wykrywania lub ignorowania wewnętrznych regionów obwiedni należy:

1. Zaznaczyć opcję Znajdź wewnętrzne regiony, aby aktywować wykrywanie regionów wewnętrznych obwiedni.
2. Wybrać jedną z dostępnych możliwości dla opcji Wyświetl.
   • Zewn : Tworzy kreskowanie tylko w obszarach zewnętrznych.
   • Wewn/Zewn : Tworzy kreskowanie w kolejnych naprzemiennych obszarach, zaczynając od obszarów zewnętrznych.
   • Ignoruj : Ignoruje wewnętrzne obwiednie i tworzy kreskowanie w całym zaznaczonym obszarze. Linie kreskowania przecinają obiekty tekstowe, atrybuty bloków, oraz bryły 2D.

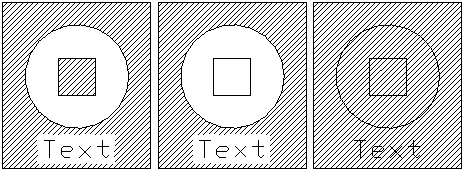

   Poniższy schemat pokazuje sposób działania poszczególnych opcji wypełnienia: 'Wewn/Zewn', 'Zewn', oraz 'Ignoruj'.



W celu zachowania obwiedni używanej podczas tworzenia kreskowania należy:

W sekcji Pozostawienie obwiedni:

1. Zaznaczyć opcję Zachowaj obwiednie, aby pozostawić w rysunku zamknięty kontur używany w trakcie tworzenia kreskowania (domyślnie kontur zostaje usunięty).
2. Z rozwijalnej listy Typ wybrać rodzaj obiektu, który ma zostać utworzony na bazie konturu - dostępne są dwie możliwości: Polilinia albo Region.

W celu utworzenia kreskowania dla obwiedni z przerwami pomiędzy obiektami należy:

  Uwaga: Standardowe ustawienia polecenia powodują, że w przypadku występowania przerw pomiędzy elementami użytymi do zdefiniowania obwiedni, kreskowanie nie może zostać utworzone. Można jednak określić dopuszczalną wielkość przerwy, pozwalającą na zignorowanie mniejszych niedociągnięć podczas sprawdzania spójności obszaru, oraz utworzenie w efekcie zamkniętej obwiedni kreskowania.

• Określić Maksymalny rozmiar przerwy. Funkcja ignoruje przerwy mniejsze niż określona wartość tolerancji, traktując obwiednię jako zamkniętą, oraz tworzy na tej bazie kreskowanie.

W celu wybrania zestawu obiektów branych pod uwagę przy wykrywaniu obwiedni należy:

• W sekcji Grupa obwiedni, wykonać jedną z poniższych czynności:
  • Skorzystać z opcji Aktualna rzutnia, aby utworzyć grupę obwiedni na bazie wszystkich obiektów widocznych w aktualnej rzutni.
    - lub -
    1. Nacisnąć przycisk , aby określić elementy obwiedni w obszarze graficznym.
    2. Zaznaczyć w obszarze graficznym elementy obwiedni, oraz nacisnąć Enter.

W celu ustawienia domyślnego punktu początkowego kreskowania należy:

• W sekcji Początek, wybrać jedno z dwóch dostępnych ustawień:
  • Aktualne ustawienia: Korzysta z punktu początkowego kreskowania, określonego w trakcie aktualnie wykonywanego polecenia Kreskowanie (Hatch).
  • Ustawienia ze źródła: Korzysta z punktu początkowego istniejącego kreskowania.

W celu ustawienia warstwy docelowej dla kolejnych kreskowań należy:

• W sekcji Warstwa, wybrać z rozwijalnej listy nazwę warstwy, na której mają być umieszczane kolejne kreskowania lub wypełnienia, albo wybrać opcję <Aktywna>, aby umieszczać kolejne kreskowania lub wypełnienia na warstwie aktywnej.

  Wprowadzone ustawienie dotyczące warstwy kreskowania obowiązuje tylko w obrębie aktualnego rysunku. Opcja <Aktywna> jest stosowana domyślnie dla nowych rysunków, z wyłączeniem przypadku, gdy w pliku szablonu rysunkowego została przypisana inna warstwa.

W celu ustawienia koloru linii kreskowania należy:

• W sekcji Kolor linii, wybrać z rozwijalnej kolor linii dla elementów tworzących kreskowanie:
  • Jak blok: Stosuje ustawienia koloru linii przypisane do aktualnego bloku, jeśli przy tworzeniu bloku została wprowadzona indywidualna konfiguracja kolorów linii.
  • Jak warstwa: Stosuje ustawienia koloru linii przypisane do aktualnej warstwy.
  • Określ kolor: Otwiera okno palety kolorów umożliwiające wybranie jednego ze standardowych kolorów lub skonfigurowanie własnego koloru dla linii kreskowania.

W celu ustawienia koloru tła dla kreskowania należy:

• W sekcji Kolor tła, wybrać z rozwijalnej kolor tła dla wzoru kreskowania. Opcja Określ kolor otwiera okno palety kolorów umożliwiające wybranie jednego ze standardowych kolorów lub skonfigurowanie własnego koloru dla tła kreskowania.

W celu ustawienia stopnia przezroczystości dla kreskowania lub wypełnienia należy:

• W sekcji Przezroczystość, określić parametry sterujące przezroczystością:
  • Aktualne ustawienia: Stosuje aktualne ustawienia przezroczystości dla nowych elementów.
  • Jak warstwa: Stosuje ustawienia przezroczystości aktualnej warstwy.
  • Jak blok: Stosuje ustawienia przezroczystości aktualnego bloku, jeśli kreskowanie lub wypełnienie jest elementem tego bloku.
  • Określ wartość: Stosuje ustawienia przezroczystości określone przez wpisanie wartości liczbowej, albo za pomocą suwaka. Należy podać wartość z zakresu od 0 do 90%, gdzie 0% oznacza brak przezroczystości.

Uruchamianie komendy

Polecenie: Kreskowanie (Hatch)

Menu: Rysowanie > Kreskowanie/wypełnienie
