Oznaczanie elementów BIM za pomocą etykiet

[Tylko w wersji 64-bitowej]

Polecenie BIMEtykieta (BIMLabel) pozwala na umieszczenie w rysunku BIM szczegółowych informacji poprzez przypisanie do elementów BIM komentarzy w postaci etykiet.

Program udostępnia bibliotekę etykiet zawierającą domyślny zestaw etykiet dostosowanych do opisywania każdej kategorii elementów BIM. Dodatkowo istnieje również możliwość przygotowania niestandardowych etykiet BIM zdefiniowanych przez użytkownika, pozwalających na wyświetlanie dodatkowych właściwości elementów BIM.

Zachowanie stałego powiązania etykiet umieszczonych w rysunku z przypisanymi elementami BIM zapewnia automatyczną aktualizację zawartych w nich informacji podczas zmian wprowadzanych w modelu BIM.

Podstawowa funkcjonalność polecenia umożliwia:

• Dodanie etykiety do jednego lub kilku wybranych elementów BIM
• Dodanie etykiet do określonej kategorii elementów BIM

Zastosowanie dodatkowych specjalizowanych narzędzi pozwala na indywidualne dodanie etykiet do wskazanych obiektów, albo równoczesne oznaczenie etykietami wszystkich elementów danej kategorii:

• Drzwi
• Okna
• Ściany

Specjalistyczne narzędzia przeznaczone do tworzenia etykiet BIM zostały zgrupowane w zakładce programu o nazwie BIM, w panelu Komentarz.

W celu przypisania etykiet do wybranych elementów BIM należy:

Uwaga: Przed rozpoczęciem wprowadzania komentarzy należy sprawdzić dostępność odpowiedniego bloku z etykietą, który ma zostać wykorzystany podczas opisywania rysunku.

1. Wyizolować rysunek BIM, którego elementy mają zostać opisane za pomocą etykiet.
2. Wykonać jedną z następujących czynności:
   • Korzystając ze wstążki, wybrać BIM > Komentarz > Wstaw etykietę.
   • Korzystając z menu, wybrać BIM > Etykieta > Wstaw etykietę.
   • Wpisać w linii poleceń BIMEtykieta (BIMLabel)
3. Wpisać nazwę definicji bloku tworzącego etykietę, oraz nacisnąć Enter.

   Uwaga: Określony w ten sposób blok zostaje przypisany do wszystkich elementów BIM wskazanych podczas wykonywania jednej sesji polecenia, niezależnie od rodzaju wybieranych elementów.

4. Zaznaczyć w obszarze graficznym elementy przeznaczone do opisania za pomocą przygotowanej etykiety, oraz nacisnąć Enter.

   Wybrana etykieta zostaje przypisana do wszystkich zaznaczonych elementów BIM.

W celu przypisania etykiet do określonej kategorii elementów BIM należy:

1. Wyizolować rysunek BIM, którego elementy mają zostać opisane za pomocą etykiet.
2. Wykonać jedną z następujących czynności:
   • Korzystając ze wstążki, wybrać BIM > Komentarz > Wstaw etykietę.
   • Korzystając z menu, wybrać BIM > Etykieta > Wstaw etykietę.
   • Wpisać w linii poleceń BIMEtykieta (BIMLabel)
3. Wpisać nazwę definicji bloku tworzącego etykietę.
4. Wybrać opcję Kategoria.
5. Określić kategorię elementów BIM oznaczanych za pomocą etykiety:
   • Wpisać nazwę kategorii, oraz nacisnąć Enter.

     - lub -

     Skorzystać z opcji ?, aby wyświetlić w oknie poleceń listę dostępnych kategorii.

6. Wskazać w obszarze graficznym zestaw elementów BIM, które mają zostać opisane za pomocą etykiet.

   Oznaczenia zostają przypisane tylko do obiektów należących do określonej kategorii elementów BIM.

   Uwaga: W przypadku braku określenia konkretnej kategorii etykiet, program przypisuje ten sam rodzaj etykiety do wszystkich elementów BIM znajdujących się w aktualnym zbiorze wskazań.

Oznaczanie elementów BIM - kategoria 'Okna'

Zastosowanie etykiet okien pozwala na ponumerowanie elementów BIM tego typu występujących w pliku rysunkowym .dwg.

Funkcja pozwala na jednoczesne opisanie wszystkich okien znajdujących się w rysunku BIM, albo tylko wybranych elementów należących do tej kategorii. Zaznaczony zbiór wskazań może obejmować różne kategorie elementów BIM, lecz wybrana etykieta zostanie przypisana tylko do samych okien.

W celu przypisania etykiet do wybranych okien należy:

Uwaga: Przed rozpoczęciem wprowadzania komentarzy należy sprawdzić dostępność odpowiedniego bloku z etykietą, który ma zostać wykorzystany podczas opisywania rysunku.

1. Wyizolować rysunek BIM, którego elementy mają zostać opisane za pomocą etykiet.
2. W razie potrzeby określić rodzaj domyślnej etykiety stosowanej do opisywania okien:
   • W oknie palety Biblioteka etykiet BIM, nacisnąć prawy przycisk myszy na wybranej etykiecie w kategorii Okna, a następnie wybrać z menu kontekstowego funkcję Ustaw domyślnie dla okien.
3. Wykonać jedną z następujących czynności:
   • Korzystając ze wstążki, wybrać BIM > Komentarz > Etykieta okna.
   • Korzystając z menu, wybrać BIM > Etykieta > Etykieta okna.
   • Wpisać w linii poleceń BIMEtykieta (BIMLabel)
4. Jeśli nie została określona etykieta domyślna, wpisać nazwę definicji bloku tworzącego etykietę.
5. Wskazać w obszarze graficznym okna przeznaczone do oznaczenia, oraz nacisnąć Enter.

   Uwaga: Zaznaczony zbiór wskazań może obejmować różne kategorie elementów BIM, lecz wybrana etykieta zostanie przypisana tylko do samych okien.

W celu przypisania etykiet do wszystkich okien umieszczonych w rysunku BIM należy:

Uwaga: Przed rozpoczęciem wprowadzania komentarzy należy sprawdzić dostępność odpowiedniego bloku z etykietą, który ma zostać wykorzystany podczas opisywania rysunku.

1. Wyizolować rysunek BIM, którego elementy mają zostać opisane za pomocą etykiet.
2. W razie potrzeby określić rodzaj domyślnej etykiety stosowanej do opisywania okien:
   • W oknie palety Biblioteka etykiet BIM, nacisnąć prawy przycisk myszy na wybranej etykiecie w kategorii Okna, a następnie wybrać z menu kontekstowego funkcję Ustaw domyślnie dla okien.
3. Wykonać jedną z następujących czynności:
   • Korzystając ze wstążki, wybrać BIM > Komentarz > Oznacz wszystkie okna.
   • Korzystając z menu, wybrać BIM > Etykieta > Oznacz wszystkie okna.
4. Jeśli nie została określona etykieta domyślna, wpisać nazwę definicji bloku tworzącego etykietę.

   Wybrana etykieta zostaje przypisana do wszystkich okien znajdujących się w rysunku.

Oznaczanie elementów BIM - kategoria 'Drzwi'

Zastosowanie etykiet drzwi pozwala na ponumerowanie elementów BIM tego typu występujących w pliku rysunkowym .dwg.

Funkcja pozwala na jednoczesne opisanie wszystkich drzwi znajdujących się w rysunku BIM, albo tylko wybranych elementów należących do tej kategorii. Zaznaczony zbiór wskazań może obejmować różne kategorie elementów BIM, lecz wybrana etykieta zostanie przypisana tylko do samych drzwi.

W celu przypisania etykiet do wybranych drzwi należy:

Uwaga: Przed rozpoczęciem wprowadzania komentarzy należy sprawdzić dostępność odpowiedniego bloku z etykietą, który ma zostać wykorzystany podczas opisywania rysunku.

1. Wyizolować rysunek BIM, którego elementy mają zostać opisane za pomocą etykiet.
2. W razie potrzeby określić rodzaj domyślnej etykiety stosowanej do opisywania drzwi:
   • W oknie palety Biblioteka etykiet BIM, nacisnąć prawy przycisk myszy na wybranej etykiecie w kategorii Drzwi, a następnie wybrać z menu kontekstowego funkcję Ustaw domyślnie dla drzwi.
3. Wykonać jedną z następujących czynności:
   • Korzystając ze wstążki, wybrać BIM > Komentarz > Etykieta drzwi.
   • Korzystając z menu, wybrać BIM > Etykieta > Etykieta drzwi.
4. Jeśli nie została określona etykieta domyślna, wpisać nazwę definicji bloku tworzącego etykietę.

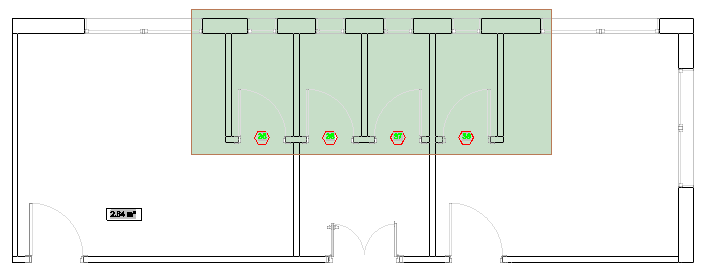

5. Wskazać w obszarze graficznym drzwi przeznaczone do oznaczenia, oraz nacisnąć Enter.

   Uwaga: Zaznaczony zbiór wskazań może obejmować różne kategorie elementów BIM, lecz wybrana etykieta zostanie przypisana tylko do samych drzwi.



W celu przypisania etykiet do wszystkich drzwi umieszczonych w rysunku BIM należy:

Uwaga: Przed rozpoczęciem wprowadzania komentarzy należy sprawdzić dostępność odpowiedniego bloku z etykietą, który ma zostać wykorzystany podczas opisywania rysunku.

1. Wyizolować rysunek BIM, którego elementy mają zostać opisane za pomocą etykiet.
2. W razie potrzeby określić rodzaj domyślnej etykiety stosowanej do opisywania drzwi:
   • W oknie palety Biblioteka etykiet BIM, nacisnąć prawy przycisk myszy na wybranej etykiecie w kategorii Drzwi, a następnie wybrać z menu kontekstowego funkcję Ustaw domyślnie dla drzwi.
3. Wykonać jedną z następujących czynności:
   • Korzystając ze wstążki, wybrać BIM > Komentarz > Oznacz wszystkie drzwi.
   • Korzystając z menu, wybrać BIM > Etykieta > Oznacz wszystkie drzwi.
   • Wpisać w linii poleceń BIMEtykieta (BIMLabel), oraz wybrać kategorię Drzwi.
4. Jeśli nie została określona etykieta domyślna, wpisać nazwę definicji bloku tworzącego etykietę.

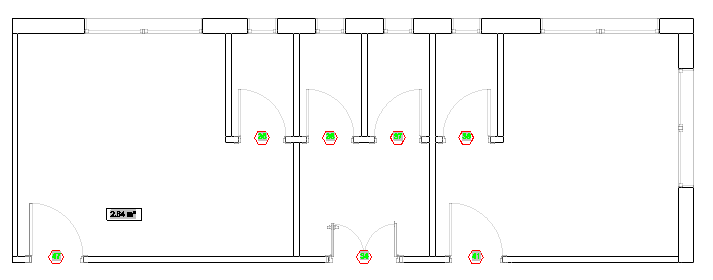

   Wybrana etykieta zostaje przypisana do wszystkich drzwi znajdujących się w rysunku.



Uruchamianie komendy

Polecenie: BIMEtykieta (BIMLabel)

Wstążka: BIM > Komentarz > Wstaw etykietę
