Dopasowanie odstępu między wymiarami

Polecenie OdstepWymiarow (SpaceDimension) umożliwia dostosowanie odległości między nakładającymi się na siebie lub nierówno rozmieszczonymi równoległymi wymiarami liniowymi lub koncentrycznymi wymiarami kątowymi. Porządkowane w ten sposób wymiary liniowe oraz kątowe można rozmieszczać całkowicie automatycznie, albo z zastosowaniem określonej odległości.

Funkcja wprowadzania jednakowe odstępy pomiędzy liniami modyfikowanych wymiarów.

Zastosowanie odstępu o wartości 0 pozwala na ustawienie wymiarów liniowych lub kątowych w jednej linii.

W celu dostosowania odstępu między liniami wybranych wymiarów należy:

1. Wykonać jedną z poniższych czynności:
   • Korzystając ze wstążki, wybrać Komentarz > Wymiary > Dostosuj odstęp.
   • Korzystając z menu, wybrać Wymiary > Dostosuj odstęp.
   • Wpisać w linii poleceń OdstepWymiarow (SpaceDimension)
2. Wskazać w obszarze graficznym wymiar, który ma zostać użyty jako wymiar bazowy.
3. Zaznaczyć wymiary, których rozstaw ma zostać zmodyfikowany, oraz nacisnąć Enter.
4. Wykonać jedną z poniższych czynności:
   • Skorzystać z funkcji Auto, oraz nacisnąć Enter.

     Zaznaczone wymiary zostają równomiernie rozmieszczone z uwzględnieniem wysokości tekstu wymiarowego zdefiniowanej w stylu wymiarowania wybranego wymiaru bazowego. Zastosowana odległość jest dwukrotnie większa od wysokości tekstu wymiarowego.

   • Wpisać wartość odległości między liniami wymiarowymi, oraz nacisnąć Enter.

     Zaznaczone wymiary zostają równomiernie rozmieszczone w zadanej odległości.

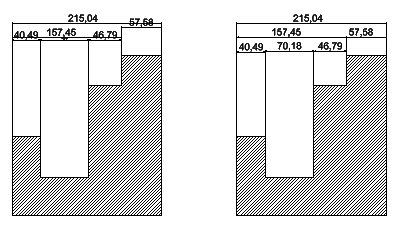

Przykład

Uruchamianie komendy

Polecenie: OdstepWymiarow (SpaceDimension)

Wstążka: Komentarz > Wymiary > Dostosuj odstęp

Menu: Wymiary > Dostosuj odstęp
