Dostosowanie położenia wybranego zestawu elementów

Polecenie Wyrownaj_X (AlignX) umożliwia dopasowanie położenia zaznaczonego zestawu obiektów rysunkowych do położenia elementu bazowego wybranego w pierwszej kolejności.

Funkcja dostosowania położenia zestawu elementów pozwala na modyfikowanie następujących elementów:

• Splajny, polilinie oraz linie
• Łuki, okręgi, elipsy oraz łuki eliptyczne
• Obiekty tekstowe (notatki oraz proste notatki)
• Kreskowanie, obrazy oraz bloki
• Wymiary

W celu dopasowania położenia określonego zestawu elementów należy:

1. Wykonać jedną z poniższych czynności:
   • Korzystając ze wstążki, wybrać Podstawowe narzędzia > Modyfikacja > Wyrównaj X.
   • Korzystając z menu, wybrać Modyfikacja > Wyrównaj X.
   • Wpisać w linii poleceń Wyrownaj_X (AlignX)
2. Wskazać w obszarze graficznym element bazowy, do którego mają zostać dopasowane inne modyfikowane obiekty.
3. Zaznaczyć wszystkie dopasowywane elementy, oraz nacisnąć przycisk Enter.
4. Wybrać jedną z dostępnych opcji wyrównania:
   • Góra
   • Dół
   • Lewa
   • Prawa
   • Wyśrodkowanie w pionie
   • Wyśrodkowanie w poziomie
   • Środek

   Położenie modyfikowanych elementów zostaje dopasowane do elementu bazowego wybranego w pierwszej kolejności.

5. Nacisnąć Enter.

Przykłady

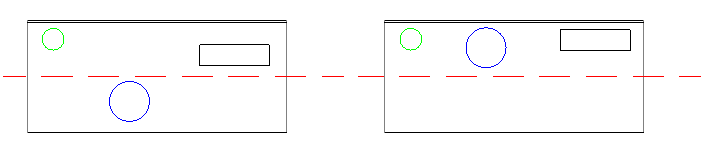

• Pierwszy wybrany element: zielony okrąg
• Opcja dopasowania: Góra

• Pierwszy wybrany element: niebieski okrąg
• Opcja dopasowania: Dół

• Pierwszy wybrany element: niebieski okrąg
• Opcja dopasowania: Wyśrodkowanie w poziomie

Uruchamianie komendy

Polecenie: Wyrownaj_X (AlignX)

Menu: Modyfikacja > Wyrównaj X

Wstążka: Podstawowe narzędzia > Modyfikacja > Wyrównaj X
