Criar sólidos 3D e superfícies 3D extrudando entidades 2D

Use o comando Extrudar para criar sólidos 3D ou superfícies 3D.

Para extrudar entidades, use um destes métodos:

• Especifique o caminho para a extrusão

  Especifique a entidade que será extrudada e um caminho que define a forma da extrusão. A entidade segue o caminho para criar sólidos 3D ou superfícies 3D.

  A extrusão começa a partir do plano da entidade e mantém sua orientação em relação ao caminho.

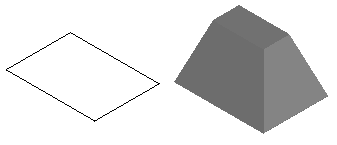

• Especificar o ângulo de conicidade.

  Especifique a entidade que será extrudada e um ângulo de conicidade. O ângulo de conicidade fica entre -90 e +90 graus. O sinal do ângulo de conicidade especifica a direção de conicidade. Um ângulo de conicidade igual a 0 graus extruda uma entidade 2D que é perpendicular ao seu plano 2D.



Para extrudar uma entidade ao longo de um caminho:

1. Clique em Sólidos > Desenhar > Extrudar (ou digite Extrudar).
2. Especifique o tipo de modelo a ser criado.
   • Superfície. Cria superfícies a partir das entidades selecionadas.
   • Sólido. Cria sólidos 3D a partir das entidades selecionadas.
3. Na área de gráficos, especifique as entidades que serão extrudadas e pressione Enter.
4. Especifique a opção Caminho.
5. Especifique uma entidade para o caminho de extrusão.



Para extrudar uma entidade com um ângulo de conicidade:

1. Clique em Sólidos > Desenhar > Extrudar (ou digite Extrudar).
2. Digite Extrudar no prompt de comando.
3. Especifique o tipo de entidades que serão criadas.
   • Superfície. Cria superfícies a partir das entidades selecionadas.
   • Sólido. Cria sólidos 3D a partir das entidades selecionadas.
4. Especifique as entidades que serão extrudadas e pressione Enter.
5. Especifique a opção Ângulo de conicidade.
6. Digite o ângulo de conicidade e pressione Enter.
7. Especifique a altura da extrusão.
