Criar dimensões para entidades BIM

Use o comando DimensõesdeCadeiaBIM para criar cadeias de dimensão para entidades BIM. O comando detecta automaticamente pontos de dimensão apropriados em entidades BIM.

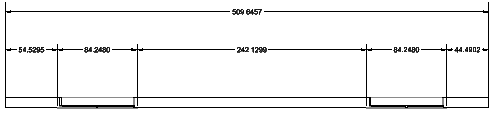

Opcionalmente, você pode agrupar automaticamente as dimensões dentro de uma cadeia para exibir claramente as dimensões de abertura e segmentos de parede.

O comando usa o padrão de dimensão e a tolerância especificados na categoria Configurações BIM da caixa de diálogo Opções.

Para criar uma cadeia de dimensão:

1. Siga um destes procedimentos:
   • Na faixa de opções, clique em BIM > Anotar > Cadeia de dimensão .
   • No menu, clique em BIM > Dimensão > Cadeia de dimensão.
   • Digite DimensõesdeCadeiaBIM.
2. Na área de gráficos, especifique as entidades BIM a serem dimensionadas e pressione Enter.
3. Especifique o alinhamento adequado:
   • Horizontal
   • Vertical
   • Alinhado
4. Na área de gráficos, especifique a posição da cadeia de dimensões.

Acesso

Comando: DimensõesdeCadeiaBIM

Menu: BIM > Dimensão > Cadeia de dimensão

Faixa de opções: BIM > Anotar > Cadeia de dimensão
