Criar padrões de entidades
Use o comando Padrão para criar cópias de entidades especificadas
- como um padrão circular ou
- em um padrão linear,
De acordo com esses tipos, a caixa de diálogo Padrão exibe três abas (Circular, Linear e Caminho).
As entidades copiadas herdam todas as propriedades das entidades originais, como Layers, CoresLinha, EstilosLinha e PesosLinha.
Você pode criar padrões associativos e não associativos. As entidades dentro de padrões associativos mantêm seus relacionamentos. Os padrões associativos permitem editá-los integralmente em vez de alterar os itens individuais no padrão. Em padrões não associativos, a edição de um item não afeta os outros itens.
Para criar padrões associativos, ative a opção Associativo na seção Configurações na guia Circular ou Linear da caixa de diálogo Padrão.
Para editar padrões associativos, consulte Editar padrões associativos.
Para desfazer a associatividade de padrões, use o comando Explodir.
Padrões 3D
Você pode criar padrões 3D lineares ou circulares associativos e não associativos.
Para padrões lineares 3D, você também pode especificar o número de níveis na direção Z.
Para padrões circulares 3D, você pode especificar o eixo de rotação com dois pontos no espaço.
Padrões circulares
Você pode criar um padrão circular copiando uma entidade especificada ao redor de um ponto central especificado. Você controla o número de cópias. Além disso, você pode girar as cópias conforme foram padronizadas, caso contrário elas manterão o alinhamento das entidades de origem.
O software determina o raio do padrão circular com base na distância entre o ponto do eixo especificado e um ponto base na entidade especificada. Você pode usar um ponto de snap como ponto base ou pode especificar outro ponto.
Exemplo:

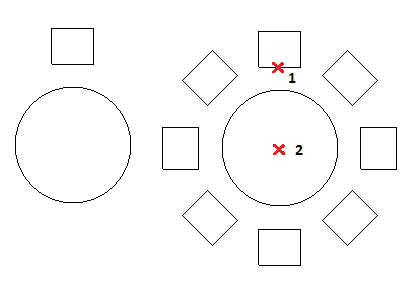

Um padrão circular com 8 itens, preenchimento de 360°.
Para criar um padrão circular:
- Siga um destes procedimentos:
- Na fita, clique em Início > Modificar > Padrão.
- No menu, clique em Modificar > Padrão.
- Digite Padrão.
- Na caixa de diálogo, clique na guia Circular.
- Em Seleção, clique em Especificar entidades
. Selecione as entidades para gerar o padrão e pressione Enter para concluir a seleção.A caixa de diálogo desaparece quando a seleção é concluída.
Na caixa de diálogo, o conjunto de entidades especificadas é chamado de elementos.
- Em Configurações, defina:
- Basear o padrão em. Selecione uma opção:
- Ângulo entre e Número total de elementos
- Ângulo de preenchimento e Ângulo entre elementos
- Ângulo de preenchimento e Número total de elementos
- Ângulo entre (se necessário). Especifica o ângulo incluído entre os pontos base das entidades de padrão e o centro do padrão. Digite um valor positivo ou clique em Especificar ângulo entre itens
. - Ângulo de preenchimento (se necessário). Digite um valor positivo ou negativo ou clique em Selecionar ângulo para preencher . O padrão para o ângulo a preencher é 360 ° - um padrão de círculo completo. O valor zero não é permitido.
- Número total (se necessário). Especifica o número resultante de cópias no padrão circular (incluindo a fonte).
- Níveis. Especifica o número de níveis no padrão circular 3D.
- Espaçamento entre níveis. Especifica a distância entre os níveis.
- Linhas. Especifica o número de linhas no padrão circular.
Os exemplos a seguir mostram um padrão circular com duas linhas, cada linha tem 8 itens, preenchimento de 360 graus.
- Espaçamento em linhas. Especifica a distância entre as linhas dentro do padrão circular.
- Basear o padrão em. Selecione uma opção:
- Em Ponto-base do elemento, defina:
- Usar a última entidade selecionada. Usa o ponto-base do último item especificado.
- X e Y. Digite os valores ou clique em Escolher ponto-base
para especificar o ponto-base na área de gráficos.
- Em Ponto do eixo, para X e Y, digite os valores para o ponto central do padrão ou clique em Escolher ponto central .
- Selecione Orientar elementos em relação ao eixo para girar as cópias conforme elas recebem o padrão, caso contrário elas manterão o alinhamento das entidades de origem.
- Clique em OK.
Nota: Na caixa de diálogo Padrão, clique em Visualização para verificar o padrão resultante sem criá-lo. Você pode usar esta opção e voltar para a caixa de diálogo quantas vezes forem necessárias e depois clicar em OK para gerar o padrão.
Padrões lineares
Você pode criar várias cópias de entidades em um padrão linear.
Você pode especificar o número de linhas e colunas e a distância entre elas.
Para criar um padrão linear:
- Siga um destes procedimentos:
- Na fita, clique em Início > Modificar > Padrão.
- No menu, clique em Modificar > Padrão.
- Digite Padrão.
- Na caixa de diálogo, clique na guia Linear.
- Clique em Selecionar entidades , selecione as entidades para gerar o padrão e pressione Enter para concluir a seleção.
A caixa de diálogo desaparece quando a seleção é concluída.
Na caixa de diálogo, o conjunto de entidades especificadas é chamado de elementos.
- Em Configurações, defina:
- Associativo. Especifica se o padrão é criado de forma associativa ou não associativa.
- Para Eixo horizontal e Eixo vertical, digite o número de cópias.
- Para Níveis, digite o número de níveis na direção Z.
- Para Espaçamento entre elementos em, defina os espaçamentos entre as cópias e um ângulo para o padrão:
- Eixo horizontal. especifica a distância entre as colunas. Clique em Selecionar offset de coluna
para identificar o offset usando dois pontos no desenho. Se o offset da coluna tiver valor negativo, as colunas serão adicionadas à esquerda. - Eixo vertical. Especifica a distância entre as linhas. Clique em Selecionar offset de linha para identificar o offset usando dois pontos no desenho. Se o offset da linha tiver valor negativo, as linhas serão adicionadas para baixo.
- Níveis. Especifica o espaçamento entre os níveis para o padrão 3D.
- Ângulo do padrão. especifica o ângulo para controlar como as cópias são organizadas. Clique em Selecionar ângulo para especificar o ângulo usando o ponteiro.
- Eixo horizontal. especifica a distância entre as colunas. Clique em Selecionar offset de coluna
- Em Ponto-base do elemento, defina:
- Usar a última entidade selecionada. Usa o ponto-base do último item especificado.
- X e Y. Digite os valores ou clique em Escolher ponto-base para especificar o ponto-base na área de gráficos.
- Clique em OK.
Nota: Na caixa de diálogo Padrão, clique em Visualização para verificar o padrão resultante sem criá-lo. Você pode usar esta opção e voltar para a caixa de diálogo quantas vezes forem necessárias e depois clicar em OK para gerar o padrão.
Padrões ao longo de um caminho
Para criar um padrão ao longo de um caminho:
- Siga um destes procedimentos:
- Na fita, clique em Início > Modificar > Padrão.
- No menu, clique em Modificar > Padrão.
- Digite Padrão.
- Na caixa de diálogo, clique na guia Caminho.
- Clique em Selecionar entidades , selecione as entidades para alinhar ao longo de um caminho e pressione Enter para concluir a seleção.
A caixa de diálogo desaparece quando a seleção é concluída.
Na caixa de diálogo, o conjunto de entidades especificadas é chamado de elementos.
- Clique em Especificar caminho e selecione a entidade que define o caminho ao longo dos quais as entidades especificadas serão alinhadas.
O caminho pode ser uma Linha, PoliLinha, Arco, Círculo, Elipse ou Ranhura.
- Em Configurações, defina:
- Basear o padrão em. Selecione uma opção:
- Distância entre e número total de elementos. Aloca as cópias ao longo do caminho em intervalos específicos com o número total especificado. Se o comprimento do padrão calculado excede o comprimento do caminho, a distância entre as cópias é reduzida.
- Dividir igualmente. Aloca o número de cópias uniformemente ao longo do comprimento total do caminho.
- Medir igualmente. Aloca as cópias ao longo do caminho nos intervalos especificados por você.
- Distância (se necessário). Especifica os intervalos entre as cópias. Clique em Especificar espaçamento entre elementos para identificar a distância na área de gráficos.
- Número total (se necessário). Especifica o número resultante de padrão as cópias no caminho do padrão (incluindo a fonte).
- Basear o padrão em. Selecione uma opção:
- Em Ponto-base do elemento, defina:
- Usar a última entidade selecionada. Usa o ponto-base do último item especificado.
- X e Y. Digite os valores ou clique em Escolher ponto-base para especificar o ponto-base na área de gráficos.
- Em Linhas, defina:
- Contagem. Especifica o número de linhas no padrão.
- Distância. Especifica a distância entre as linhas. Se a distância tiver um valor negativo, as linhas serão adicionadas para baixo. Clique em Especificar espaçamento entre elementos para identificar a distância na área de gráficos.
- Em Alinhamento de elemento, defina:
- Alinhar elementos com caminho. Alinha cada cópia do padrão para ser tangente à direção do caminho. Caso contrário, as entidades copiadas mantêm a orientação das entidades de origem.
- Especifique a direção da tangente . Especifica dois pontos na área de gráficos que representam a tangência das cópias em relação ao caminho. Use SnapsEntidade para se referir à geometria das entidades de origem.
Clique em Remover direção da tangente para limpar a direção da tangente especificada anteriormente.
- Ângulo a partir da tangente. Especifica o ângulo de rotação para as cópias relativo à direção de tangente especificada.
- Clique em OK.
Nota: Na caixa de diálogo Padrão, clique em Visualização para verificar o padrão resultante sem criá-lo. Você pode usar esta opção e voltar para a caixa de diálogo quantas vezes forem necessárias e depois clicar em OK para gerar o padrão.
