Filetar arestas de sólidos 3D
Use o comando FiletarArestas para criar arestas arredondadas em objetos sólidos 3D. Você pode aplicar filetes a arestas específicas ou a todas as arestas de faces específicas e especificar o raio do filete.
Para aplicar filetes a arestas específicas, use um destes métodos:
- Especificar as arestas uma a uma
- Especificar uma tangente de aresta para uma aresta filetada existente
Para aplicar filetes a todas as arestas de uma ou de várias faces, use um destes métodos:
- Especifique um ponto dentro de um limite de face
- Especifique uma aresta de uma face para aplicar filetes a todas as arestas. Para qualquer aresta, você pode especificar uma das faces adjacentes.
Para filetar arestas de sólidos 3D:
- Clique em Sólidos > Edição de sólidos > Filetar arestas (ou digite FiletarArestas).
- Especifique a opção Raio.
- Especifique o raio do arco de filete.
- Especifique as arestas dos sólidos 3D e pressione Enter.
O software fileta as arestas de acordo com o raio especificado.

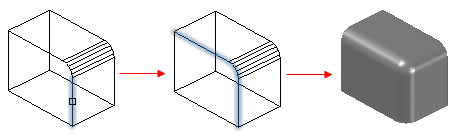

Para filetar várias arestas de um sólido 3D usando a opção Cadeia:
- Clique em Sólidos > Edição de sólidos > Filetar arestas (ou digite FiletarArestas).
- Especifique a opção Raio.
- Especifique o raio do arco de filete.
- Especifique a opção Cadeia.
- Especifique uma tangente de aresta para um filete existente em um sólido 3D.
O software realça todas as arestas tangentes ao filete.
- Pressione Enter.
O software fileta todas as arestas realçadas de acordo com o raio especificado.

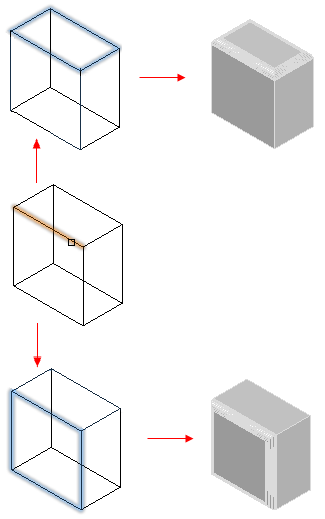

Para filetar todas as arestas de uma face usando a opção Loop:
- Clique em Sólidos > Edição de sólidos > Filetar arestas (ou digite FiletarArestas).
- Especifique a opção Raio.
- Especifique o raio do arco de filete.
- Especifique a opção Loop.
- Especifique a aresta de loop.
O software realça uma face adjacente à aresta.
- Especifique a opção Aceitar para confirmar a seleção da face atual ou especifique a Próxima face.
O software fileta as arestas da face de acordo com o raio especificado.
Para filetar todas as arestas de faces especificadas usando a opção Face:
- Clique em Sólidos > Edição de sólidos > Filetar arestas (ou digite FiletarArestas).
- Especifique a opção Raio.
- Especifique o raio do arco de filete.
- Especifique a opção Face.
- Especifique as faces cujas arestas você deseja filetar.
O software fileta todas as arestas das faces especificadas de acordo com o raio especificado.
Acesso
Comando: FiletarArestas
Menu: Sólidos > Edição de sólidos > Filetar arestas
