Rotular elementos BIM

[somente versão de 64 bits]

Use o comando EtiquetaBIM para anotar elementos BIM em um desenho BIM para fornecer informações detalhadas.

O software fornece uma Biblioteca de etiquetas que contém um conjunto de etiquetas predefinidas para cada categoria de elementos BIM. Além disso, você pode definir etiquetas personalizadas que podem ser usadas para exibir propriedades adicionais de elementos BIM.

As etiquetas permanecem associadas aos elementos BIM e são atualizadas automaticamente quando você modifica o modelo BIM.

O comando permite:

• Rotula um ou vários elementos BIM especificados
• Rotular elementos BIM por categoria

Ferramentas especializadas adicionais permitem que você rotule os seguintes elementos BIM individualmente ou de uma só vez:

• Portas
• Janelas
• Paredes

As ferramentas especializadas para a criação de etiquetas são agrupadas em um flyout no painel Anotar da guia da faixa de opções BIM.

Para rotular elementos BIM especificados:

Nota: Antes de começar, verifique se o bloco que você deseja usar como etiqueta existe.

1. Isole o desenho BIM em que você quer rotular os elementos BIM.
2. Siga um destes procedimentos:
   • Na faixa de opções, clique em BIM > Anotar > Inserir etiqueta.
   • No menu, clique em BIM > Etiqueta > Inserir etiqueta.
   • Digite EtiquetaBIM.
3. Digite o nome do de uma definição de bloco e pressione Enter.

   Nota: O comando usa o bloco especificado para rotular todos os elementos BIM definidos, independentemente de seu tipo.

4. Na área de gráficos, especifique os elementos BIM para rotular e pressione Enter.

   Todos os elementos BIM especificados são rotulados.

Para rotular elementos BIM por categoria:

1. Isole o desenho BIM em que você quer rotular os elementos BIM.
2. Siga um destes procedimentos:
   • Na faixa de opções, clique em BIM > Anotar > Inserir etiqueta.
   • No menu, clique em BIM > Etiqueta > Inserir etiqueta.
   • Digite EtiquetaBIM.
3. Especifique uma definição de bloco.
4. Especifique a opção Categoria.
5. Especifique a categoria dos elementos BIM que você deseja rotular:
   • Digite o nome da categoria e pressione Enter.

     - ou -

     Especifique a opção ? para listar as categorias disponíveis na janela de comando.

6. Na área de gráficos, especifique um conjunto de elementos BIM.

   Somente os elementos BIM da categoria especificada são rotulados.

   Nota: Se você não especificou a categoria, o comando usará a mesma etiqueta para todos os elementos BIM da seleção.

Rotular elementos da janela

Use etiquetas de janela para numerar elementos de janela dentro do arquivo .dwg.

Você pode rotular todos os elementos da janela do desenho BIM ou de um conjunto de elementos de janela especificados. O conjunto de seleção pode incluir vários elementos BIM. Somente os elementos de janela serão rotulados.

Para rotular janelas especificadas:

Nota: Antes de começar, verifique se o bloco que você deseja usar como etiqueta existe.

1. Isole o desenho BIM em que você quer rotular os elementos BIM.
2. Como opção, especifique uma etiqueta padrão para os elementos de janela:
   • Na paleta Biblioteca de rótulos BIM, clique com o botão direito do mouse em uma etiqueta na categoria Janelas e selecione Definir como padrão para janelas.
3. Siga um destes procedimentos:
   • Na faixa de opções, clique em BIM > Anotar > Etiquetar janelas.
   • No menu, clique em BIM > Anotar > Etiquetar janelas.
   • Digite EtiquetaBIM.
4. Se você não especificou uma etiqueta padrão, especifique a definição do bloco.
5. Na área de gráficos, especifique as janelas para rotular e pressione Enter.

   Nota: O conjunto de seleção pode incluir qualquer elemento BIM. Somente os elementos de janela serão rotulados.

Para adicionar etiquetas a todas as janelas em um desenho BIM:

Nota: Antes de começar, verifique se o bloco que você deseja usar como etiqueta existe.

1. Isole o desenho BIM em que você quer rotular os elementos BIM.
2. Como opção, especifique uma etiqueta padrão para os elementos de janela:
   • Na paleta Biblioteca de etiquetas BIM, clique com o botão direito do mouse em uma etiqueta na categoria Janelas e selecione Definir como padrão para janelas.
3. Siga um destes procedimentos:
   • Na faixa de opções, clique em BIM > Anotar > Etiquetar todas as janelas.
   • No menu, clique em BIM > Etiqueta > Etiquetar todas as janelas.
4. Se você não especificou uma etiqueta padrão, especifique a definição do bloco.

   Todos os elementos de janela do desenho são rotulados.

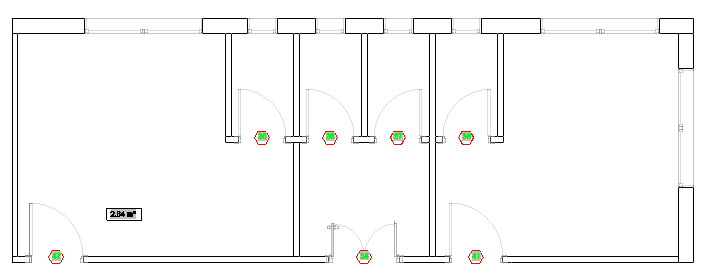

Rotular elementos de porta

Use etiquetas de portas para numerar elementos de porta dentro do arquivo .dwg.

Você pode rotular todos os elementos de portas do desenho BIM ou de um conjunto de elementos de porta especificados. O conjunto de seleção pode incluir vários elementos BIM. Somente os elementos de portas serão rotulados.

Para rotular portas especificadas:

Nota: Antes de começar, verifique se o bloco que você deseja usar como etiqueta existe.

1. Isole o desenho BIM em que você quer rotular os elementos BIM.
2. Como opção, especifique uma etiqueta padrão para os elementos de porta:
   • Na paleta Biblioteca de rótulos BIM, clique com o botão direito do mouse em uma etiqueta na categoria Portas e selecione Definir como padrão para portas.
3. Siga um destes procedimentos:
   • Na faixa de opções, clique em BIM > Anotar > Etiquetar portas.
   • No menu, clique em BIM > Rótulo > Etiquetar portas.
4. Se você não especificou uma etiqueta padrão, especifique a definição do bloco.

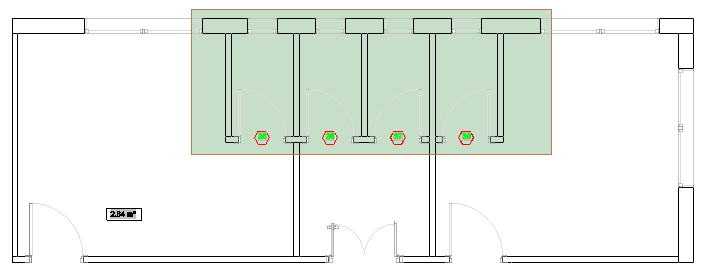

5. Na área de gráficos, especifique as portas para rotular e pressione Enter.

   Nota: O conjunto de seleção pode incluir várias entidades BIM. Somente os elementos de portas serão rotulados.



Para adicionar rótulos a todas as portas em um desenho BIM:

Nota: Antes de começar, verifique se o bloco que você deseja usar como etiqueta existe.

1. Isole o desenho BIM em que você quer rotular os elementos BIM.
2. Como opção, especifique uma etiqueta padrão para os elementos de porta:
   • Na paleta Biblioteca de rótulos BIM, clique com o botão direito do mouse em uma etiqueta na categoria Portas e selecione Definir como padrão para portas.
3. Siga um destes procedimentos:
   • Na faixa de opções, clique em BIM > Anotar > Etiquetar todas as portas.
   • No menu, clique em BIM > Rótulo > Etiquetar todas as portas.
   • Digite EtiquetaBIM e especifique a categoria Portas.
4. Se você não especificou uma etiqueta padrão, especifique a definição do bloco.

   Todos os elementos de porta do desenho são rotulados.



Acesso

Comando: EtiquetaBIM

Faixa de opções: BIM > Anotar > Inserir etiqueta
