-EditarAtribBloco

Utilize o comando -EditarAtributoBloco para editar valores e opções de texto dos mesmos atributos variáveis em múltiplas instâncias do Bloco.

Para modificar as propriedades de AtributoBloco, como Camada e EstiloTexto, use o comando EditarAtributoBlocoX.

É a variante da janela de comando do comando EditarAtributoBloco.

É possível substituir todos os valores do atributo ou somente parte do valor em todos os Blocos ou somente em uma seleção. Além disso, é possível alterar posição, altura, ângulo e estilo, mas apenas individualmente.

Para especificar AtributosBloco com base em seus nomes e valores, utilize o asterisco (*) para filtrá-los. Uma seleção de janela retorna todos os atributos que apresentam o valor especificado e contêm a string especificada dentro do nome.

Você pode:

Nota: Você não pode editar os valores de AtributoBloco em camadas bloqueadas.

Para Editar AtributosBloco um por vez:

Ao substituir AtributosBloco um por vez, é possível editar todos os atributos ou somente alguns deles. Ainda, é possível alterar a posição, altura, o ângulo e o estilo.

Nota: AtributosBloco devem estar visíveis e paralelos ao CCS.

  1. Digite -EditarAtributoBloco no prompt de comando.
  2. Digite Sim e pressione Enter para especificar que você deseja editar AtributosBloco um por vez.
  3. Especifique o nome dos Blocos e pressione Enter.

    É possível especificar vários blocos: Digite uma string de pesquisa utilizando * para uma string de caracteres para selecionar Blocos. Por exemplo, digite “A*” para selecionar todos os Blocos cujo nome começa com A.

  4. Especifique o nome do AtributoBloco e pressione Enter.

    É possível especificar vários AtributosBloco: Digite uma string de pesquisa utilizando * para uma string de caracteres para selecionar AtributosBloco. Por exemplo, digite “A*” para selecionar todos os AtributosBloco cujo nome começa com A.

  5. Especifique o valor do AtributoBloco e pressione Enter.

     Os valores de AtributoBloco são sensíveis a letras maiúsculas/minúsculas.

  6. Na área de gráficos, especifique os Blocos em relação aos quais você deseja editar os valores de atributo e pressione Enter.

    Na área de gráficos, os AtributosBloco que correspondem aos critérios especificados são selecionados. A edição começa com o primeiro AtributoBloco da seleção. Acesse os AtributosBloco utilizando a opção Próximo atributo.

  7. Opcionalmente, altere as propriedades do AtributoBloco atual.

    Para alterar ou substituir o valor de um AtributoBloco:

    1. Especifique a opção Valor e pressione Enter.
    2. Especifique uma destas opções:
      • Alterar: Substitui uma substring especificada do valor do AtributoBloco.
      • Substituir: Substitui o valor inteiro do AtributoBloco por um novo valor.

    Para alterar as propriedades de posição do texto, utilize as seguintes opções:

    • Ponto de inserção. Permite especificar um novo ponto de inserção do AtributoBloco.

        Nota: Considerando que um AtributoBloco não é definido como bloqueado no Bloco, você pode modificar o ponto de inserção de um AtributoBloco selecionando a AlçaEntidade dele e arrastando-a para um novo local.

    • Layer. Permite posicionar o AtributoBloco em outra layer.
    • Rotação de texto. Altera o ângulo de rotação.

    Para alterar o aspecto do texto, utilize as seguintes opções:

    • Altura. Altera a altura do texto.
    • EstiloTexto. Permite especificar um novo estilo de texto.
    • CorLinha. Altera a cor do texto. Você pode inserir PorLayer ou PorBloco ou uma true color (valor RGB). Para especificar uma true color, digite três valores inteiros de 0 a 255 separados por vírgulas para os valores de vermelho, verde e azul, como, por exemplo, 127,0,127.

  8. Depois de modificar as propriedades de um AtributoBloco, especifique a opção Próximo atributo para avançar para o próximo atributo a ser modificado.
  9. Repita as etapas 8 e 9 conforme necessário. Se não houver mais AtributosBloco selecionados, o comando terminará.

Para editar vários AtributosBloco:

De acordo com sua escolha, será aplicável somente a atributos visíveis ou aos visíveis e invisíveis.

É possível substituir uma string de texto por outra string de texto para todos os atributos.

  1. Digite -EditarAtributoBloco no prompt de comando.
  2. Digite Não para editar mais de um AtributoBloco.
  3. Para especificar se você deseja editar AtributosBloco atualmente visíveis, digite Sim ou Não.
  4. Especifique o nome dos Blocos e pressione Enter.

    É possível especificar vários Blocos: Digite uma string de pesquisa utilizando * para uma string de caracteres para selecionar Blocos. Por exemplo, digite “A*” para selecionar todos os Blocos cujo nome começa com A.

  5. Especifique o nome do AtributoBloco e pressione Enter.
  6. Especifique o valor do AtributoBloco e pressione Enter.

    Os valores de AtributoBloco são sensíveis a letras maiúsculas/minúsculas.

  7. Na área de gráficos, selecione os Blocos em relação aos quais você deseja editar os valores do AtributoBloco.
  8. Pressione Enter.
  9. Digite a string que você deseja substituir e pressione Enter.
  10. Digite a string que irá substituir a string especificada e pressione Enter.

Exemplo:

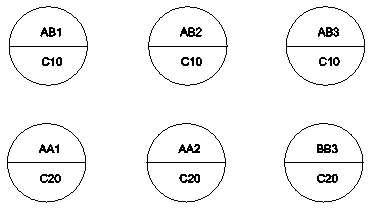

Os seguintes blocos apresentam um AtributoBloco comum com o nome Seção, que exibe o número de detalhes.

Valores antigos: AB1, AB2, AB3

Valores novos: CD1, CD2, CD3

Utilize A* para especificar todos os atributos da Seção em relação aos quais é necessário modificar o valor.

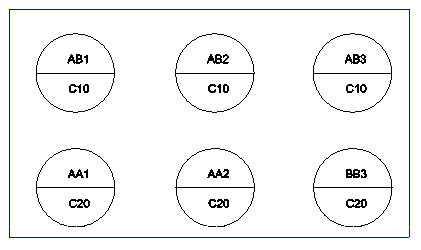

Inclua um conjunto de blocos em uma seleção de janela.

A seleção de janela retorna 5.

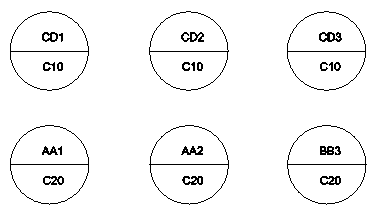

O valor será substituído em todos os 5 atributos de bloco.

Acesso

Comando: -EditarAtribBloco
