Dividir entidades
O comando Dividir permite dividir uma ou várias entidades entre dois pontos.
Use o comando Dividir para o seguinte:
- Apagar parte de uma entidade entre dois pontos
- Crie um espaçamento entre duas partes de uma entidade para inserir um texto ou um símbolo
- Dividir várias entidades usando outras entidades como cortadores.
Use o comando com linhas, círculos, arcos, polilinhas, elipses, splines, LinhasInfinitas e raios, mas não com RichLines.
Antes de começar a usar o comando, verifique se ESnap está ativado. Os modos SnapsEntidade são úteis para selecionar o ponto de quebra corretamente.
Use o comando Dividir para apagar parte de uma entidade entre dois pontos. Use Dividir como uma ferramenta de construção ou para criar um espaçamento entre duas partes de uma entidade para colocar um texto ou símbolo. Use o comando com linhas, círculos, arcos, polilinhas, elipses, splines, LinhasInfinitas e raios, mas não com RichLines.
Para apagar parte de uma entidade:
- Clique em Modificar > Dividir (ou digite Dividir).
- Na área de gráficos, especifique uma entidade.
O ponto onde você clica é o local onde a quebra se inicia.
- Especifique o segundo ponto de quebra para determinar a seção a ser excluída.
Como alternativa, você pode usar a opção Primeiro ponto para especificar o primeiro ponto explicitamente e, nesse caso, você será solicitado a especificar o segundo ponto.
A parte entre os dois pontos é apagada.
Para cortar a extremidade de uma entidade:
- Clique em Modificar > Dividir (ou digite Dividir).
- Clique no local da entidade onde deseja posicionar o novo ponto final.
- Clique no outro ponto além do ponto final atual da entidade.
A entidade é cortada no ponto onde você clicou.
Para dividir uma entidade em duas entidades:
- Clique em Modificar > Dividir (ou digite Dividir).
- Clique no local da entidade onde deseja dividi-la.
- Digite @ para repetir o ponto inicial.
A entidade é dividida em duas partes sem apagar nenhuma delas. Este método é útil quando você quer dividir uma entidade onde ela intercepta outra entidade.
Nota: A barra de ferramentas Modificar contém um ícone
que permite dividir uma entidade em duas especificando um único ponto de divisão.
Para dividir várias entidades:
- Clique em Modificar > Dividir (ou digite Dividir).
- Especifique a opção Várias.
- Na área de gráficos, especifique as entidades a dividir e pressione Enter.
- Especifique uma ou mais entidades de divisão e pressione Enter.
As entidades são divididas na interseção com as entidades de divisão.
Nota: As partes das entidades originais não são excluídas automaticamente. Se necessário, você pode excluí-las manualmente.

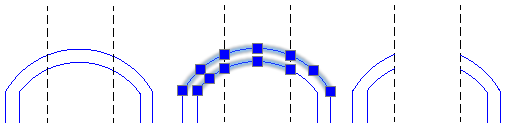

Exemplo:
Acesso
Comando: Dividir
Menu: Modificar > Dividir
Paletas de ferramentas: Modificar > Dividir
