Utilização das guias de desenho

Utilize o comando GuiasDesenho para mostrar guias de desenho na parte superior da área da janela de desenho. O comando OcultarGuiasDesenho oculta as guias de desenho.

As guias desenho oferecem uma forma fácil de controlar vários desenhos abertos.

A guia do desenho ativo é branca; todas as outras guias de desenho serão exibidas em cinza. Quando você desliza o ponteiro sobre uma guia, uma dica de ferramenta exibe o caminho completo e o nome completo do arquivo de desenho (somente os desenhos salvos).

Menus de atalho para a barra de guias oferecem comandos de arquivo e opções para controlar as guias.

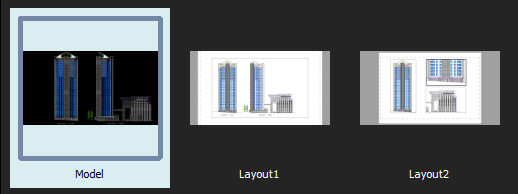

Os painéis de visualização com miniaturas para cada área de trabalho (modelo ou folha de layout) dos desenhos abertos aparecem conforme você desliza o cursor sobre as guias. As visualizações são atualizadas quando você salva o desenho ou alterna as áreas de trabalho. Se nem todas as miniaturas couberem em um painel de visualização, as setas em ambas as extremidades do painel rolam as miniaturas para a direita e esquerda.

Você pode reordenar as guias de desenho arrastando-as.

Se houver mais desenhos abertos do que a barra de guias puder exibir:

• Clique em Listar todos os desenhos para exibir uma lista de todos os desenhos abertos e selecione um conforme necessário.
• Clique em  ou  para mover as guias na direção desejada na barra das guias.

Asteriscos (*) no final de nomes de arquivos nas guias de desenho indicam desenhos não salvos.

Você pode definir as preferências para exibir ou ocultar a barra de guias de desenho e selecionar o modo de exibição do painel de visualização.

Para criar uma guia de desenho:

• Clique em  próximo à última guia de desenho.

  Se não houver nenhum desenho aberto, a barra de guias de desenho exibirá o ícone de adição à esquerda.

  O novo desenho utiliza o template padrão (similar ao comando SmartNew).

Para fechar uma guia de desenho:

• Clique em  na guia de desenho para fechar.

  Se o desenho foi alterado desde a última vez em que foi salvo, um prompt pergunta se você deseja salvar as alterações.

Para alternar para outro desenho:

• Clique na guia do desenho a ser exibido.

  - ou -

• Pressione Ctrl+Tab para percorrer as guias de desenho abertas.

Para alternar para uma área de trabalho específica de um desenho:

1. Passe o mouse sobre uma guia de desenho determinada.

   Os painéis de visualização aparecem abaixo da guia exibindo o modelo e todas as folhas de layout com a área de trabalho ativa.

2. Selecione uma miniatura (modelo ou folha de layout) do painel de visualização.

   A área de trabalho selecionada é exibida.

Para controlar as guias de desenho com o menu de atalho:

• Clique com o botão direito em uma guia de desenho ou no ícone e selecione uma opção do menu de atalhos:
  • Novo. Inicia um novo desenho com um desenho do template.
  • Abrir. Abre um desenho existente.
  • Salvar. Salva o desenho com o nome de arquivo atual.
  • Salvar todos. Salva todos os desenhos abertos.
  • Salvar como. Salva o desenho com um nome diferente.
  • Fechar. Fecha o desenho ativo.
  • Fechar todos. Sai de todos os desenhos abertos mas não do programa.
  • Fechar os outros desenhos. Fecha todos os desenhos abertos, exceto o ativo.
  • Tornar guia inicial. Torna a guia em que clicou com o botão direito na guia de desenho inicial e na guia ativa.
  • Tornar guia final. Torna a guia em que clicou com o botão direito na guia de desenho final e na guia ativa.
  • Abrir pasta de conteúdo. Exibe o gerenciador de arquivos do sistema operacional em uma janela separada que aponta para a pasta em que está o arquivo da guia de desenho selecionada.

  Nota: Se você salvar ou fechar desenhos e um ou mais desenhos foram alterados desde a última vez em que foram salvos, um prompt pergunta se você deseja salvar as alterações.

Para reordenar guias de desenho:

• Selecione uma guia e arraste-a para uma posição diferente ao longo da barra de guias.

Para mover uma guia de desenho para as posições inicial ou final:

• Clique com o botão direito do mouse em uma guia de desenho e clique em Tornar guia inicial ou Tornar guia final.

Para definir preferências para guias de desenho:

1. Siga um destes procedimentos:
   • Clique em Ferramentas > Opções (ou digite Opções).

     Na caixa de diálogo Opções, clique em Opções do sistema .

   • Digite SystemOptions.
2. Expanda Exibição > Guias de desenho para definir o seguinte:
   • Mostrar guias do desenho. Controla a exibição das guias de desenho na parte superior da área da janela de desenho.
   • Em Configurações de exibição, selecione uma das seguintes opções:
     • Vista de lista. Exibe as listas não gráficas das áreas de trabalho.
     • Pré-visualização do painel. Exibe miniaturas para cada área de trabalho do desenho (folhas de modelo e layout) abaixo das guias (padrão).
3. Clique em OK.

Acesso

Comando: GuiasDesenho
