Alterar a orientação da vista usando o View Navigator

O View Navigator é uma ferramenta fácil de usar para alterar a orientação da vista de um modelo.

• Alterne entre vistas padrão e isométrica do seu modelo
• Controle se as vistas isométricas são relativas ao WCS ou CCS ativo
• Definir o modo de projeção
• Definir uma vista padrão (vista inicial)

Alternar entre vistas padrão e isométrica do seu modelo

O View Navigator fornece um conjunto de orientações de vista predefinidas para alterar rapidamente a vista do modelo.

• O anel interno permite definir as vistas superior e inferior.
• O anel externo fornece um conjunto de oito setores para alternar rapidamente entre as vistas padrão e isométrica do seu modelo. Cada setor do anel externo corresponde a uma vista. Quando você clica em um setor, o software move a cena para a vista correspondente.

Alterar do modo de projeção da vista

O View Navigator oferece dois modos de projeção de vista:

• Paralelo. Projeção paralela é uma projeção na qual as linhas de projeção ficam paralelas umas às outras. A projeção paralela fornece uma vista precisa de uma entidade.
• Perspectiva. Uma projeção de perspectiva depende da posição relativa do plano de vista. A projeção de perspectiva não preserva o tamanho da entidade e, portanto, fornece uma representação mais realista. Quanto mais longa for a distância, menores serão as entidades.

Para alterar o modo de projeção de vista:

1. Exiba o View Navigator.
2. Passe o mouse sobre o View Navigator, clique em e selecione uma das seguintes opções:
   • Paralelo.
   • Perspectiva.

Usar a vista inicial

A vista Inicial é uma exibição especial do modelo que você pode armazenar e aplicá-la depois, sempre que necessário.

Usando o View Navigator, você pode definir qualquer vista do modelo como a vista Inicial. Mais tarde, você pode aplicar a visualização salva a qualquer momento.

Para definir a vista Inicial:

1. Na área de gráficos, configure uma vista 2D ou 3D adequada. Use o comando Vistas.
2. Passe o mouse sobre o View Navigator, clique em e selecione Definir vista atual como Início no menu.

Para voltar à vista Inicial:

• Siga um destes procedimentos:
  • Passe o mouse sobre o View Navigator e clique em .
  • Passe o mouse sobre o View Navigator, clique em e selecione Início no menu.

Alterar a orientação da vista de acordo com o CCS ativo

Usando o View Navigator, você pode alterar a orientação da vista dentro do CCS ou WCS ativo.

Para alterar a orientação da vista de acordo com o CCS:

1. Na área de gráficos, configure CCS adequado.
2. Passe o mouse sobre o View Navigator, clique em e selecione Propriedades do View Navigator no menu.
3. Na caixa de diálogo Exibir Propriedades do Navegador, selecione Usar CCS ativo.

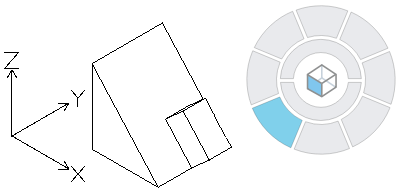

Exemplo:

WCS

CCS

 Para controlar os CCSs, use os comandos CCS e CSStyle.
