Chanfrar arestas de s¢lidos 3D

Use o comando ChanfrarArestas para criar arestas chanfradas em s¢lidos 3D. Vocˆ pode chanfrar arestas espec¡ficas ou todas as arestas de uma face espec¡fica.

Para chanfrar todas as arestas de uma ou de v rias faces espec¡ficas, use um destes m‚todos:

• Especifique um ponto dentro de um limite de face
• Especifique uma aresta e uma face adjacente.

Vocˆ pode especificar as distƒncias do chanfro da aresta at‚ o chanfro. Os valores padr„o s„o as distƒncias usadas mais recentemente.

Para chanfrar arestas de s¢lidos 3D:

1. Clique em S¢lidos > Edi‡„o de s¢lidos > Chanfrar arestas (ou digite ChanfrarArestas).
2. Especifique a op‡„o Distƒncia para definir a distƒncia entre a aresta e o primeiro e o segundo chanfro.
3. Na  rea de gr ficos, especifique a aresta que ser  chanfrada.
4. Se necess rio, repita as etapas 2 e 3 para especificar arestas adicionais que ser„o chanfradas.

   Nota: As arestas devem estar no mesmo plano do mesmo s¢lido 3D.

5. Pressione Enter.

Para chanfrar todas as arestas de faces especificadas usando a op‡„o Face:

1. Clique em S¢lidos > Edi‡„o de s¢lidos > Chanfrar arestas (ou digite ChanfrarArestas).
2. Especifique a op‡„o Distƒncia para definir a distƒncia entre a aresta e o primeiro e o segundo chanfro.
3. Especifique a op‡„o Face.
4. Na  rea de gr ficos, especifique as faces que ser„o chanfradas.

   O software chanfra todas as arestas das faces especificadas.

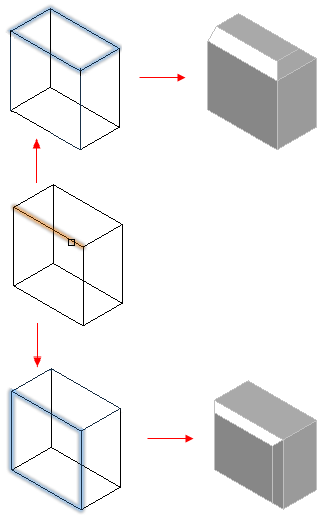

Para chanfrar todas as arestas de uma face usando a op‡„o Loop:

1. Clique em S¢lidos > Edi‡„o de s¢lidos > Chanfrar arestas (ou digite ChanfrarArestas).
2. Especifique a op‡„o Loop.
3. Especifique a op‡„o Distƒncia para definir a distƒncia entre a aresta e o primeiro e o segundo chanfro.
4. Na  rea de gr ficos, especifique uma aresta da face.

   Uma face adjacente do s¢lido 3D ‚ real‡ada.

5. Siga um destes procedimentos:
   • Especifique a op‡„o Aceitar para confirmar a sele‡„o da face atual e chanfrar suas arestas.
   • Especifique a Pr¢xima face para chanfrar suas arestas.
6. Especifique a op‡„o Aceitar para confirmar a sele‡„o da face atual ou especifique a Pr¢xima face.

   O software chanfra as arestas da face de acordo com a distƒncia especificada.



Acesso

Comando: ChanfrarArestas

Menu: S¢lidos > Edi‡„o de s¢lidos > Chanfrar arestas
