Criar s¢lidos 3D e superf¡cies 3D extrudando entidades 2D
O comando Extrudar cria primitivas s¢lidas pela extrus„o de entidades fechadas 2D, como, por exemplo, polilinhas, c¡rculos, elipses e regi”es.
Use o comando Extrudar para criar s¢lidos 3D ou superf¡cies 3D.
Para extrudar entidades, use um destes m‚todos:
- Especifique o caminho para a extrus„o
Especifique a entidade que ser extrudada e um caminho que define a forma da extrus„o. A entidade segue o caminho para criar s¢lidos 3D ou superf¡cies 3D.
A extrus„o come‡a a partir do plano da entidade e mant‚m sua orienta‡„o em rela‡„o ao caminho.
- Especificar o ƒngulo de conicidade.
Especifique a entidade que ser extrudada e um ƒngulo de conicidade. O ƒngulo de conicidade fica entre -90 e +90 graus. O sinal do ƒngulo de conicidade especifica a dire‡„o de conicidade. Um ƒngulo de conicidade igual a 0 graus extruda uma entidade 2D que ‚ perpendicular ao seu plano 2D.
Para criar uma extrus„o:
- Clique em S¢lidos > Desenhar > Extrudar (ou digite Extrudar).
- Digite Extrudar no prompt de comando.
- Especifique o tipo de modelo a ser criado.
- Superf¡cie. Cria superf¡cies a partir das entidades selecionadas.
- S¢lido. Cria s¢lidos 3D a partir das entidades selecionadas.
- Especifique as entidades a extrudar.
- Digite uma altura para a extrus„o. Todas as entidades usam a mesma altura.
O software extruda a entidade e cria um s¢lido 3D.
Para extrudar uma entidade ao longo de um caminho:
- Clique em S¢lidos > Desenhar > Extrudar (ou digite Extrudar).
- Especifique o tipo de modelo a ser criado.
- Superf¡cie. Cria superf¡cies a partir das entidades selecionadas.
- S¢lido. Cria s¢lidos 3D a partir das entidades selecionadas.
- Na rea de gr ficos, especifique as entidades que ser„o extrudadas e pressione Enter.
- Especifique a op‡„o Caminho.
- Especifique uma entidade para o caminho de extrus„o.

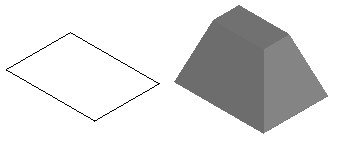

Para extrudar uma entidade com um ƒngulo de conicidade:
- Clique em S¢lidos > Desenhar > Extrudar (ou digite Extrudar).
- Digite Extrudar no prompt de comando.
- Especifique o tipo de entidades que ser„o criadas.
- Superf¡cie. Cria superf¡cies a partir das entidades selecionadas.
- S¢lido. Cria s¢lidos 3D a partir das entidades selecionadas.
- Especifique as entidades que ser„o extrudadas e pressione Enter.
- Especifique a op‡„o ngulo de conicidade.
- Digite o ƒngulo de conicidade e pressione Enter.
- Especifique a altura da extrus„o.
Acesso
Comando: Extrus„o
Menu: S¢lidos > Desenhar > Extrudar
