Alterar a orienta‡„o da vista usando o View Navigator

O View Navigator ‚ uma ferramenta f cil de usar para alterar a orienta‡„o da vista de um modelo.

• Alterne entre vistas padr„o e isom‚trica do seu modelo
• Controle se as vistas isom‚tricas s„o relativas ao WCS ou CCS ativo
• Definir o modo de proje‡„o
• Definir uma vista padr„o (vista inicial)

Alternar entre vistas padr„o e isom‚trica do seu modelo

O View Navigator fornece um conjunto de orienta‡”es de vista predefinidas para alterar rapidamente a vista do modelo.

• O anel interno permite definir as vistas superior e inferior.
• O anel externo fornece um conjunto de oito setores para alternar rapidamente entre as vistas padr„o e isom‚trica do seu modelo. Cada setor do anel externo corresponde a uma vista. Quando vocˆ clica em um setor, o software move a cena para a vista correspondente.

Alterar do modo de proje‡„o da vista

O View Navigator oferece dois modos de proje‡„o de vista:

• Paralelo. Proje‡„o paralela ‚ uma proje‡„o na qual as linhas de proje‡„o ficam paralelas umas …s outras. A proje‡„o paralela fornece uma vista precisa de uma entidade.
• Perspectiva. Uma proje‡„o de perspectiva depende da posi‡„o relativa do plano de vista. A proje‡„o de perspectiva n„o preserva o tamanho da entidade e, portanto, fornece uma representa‡„o mais realista. Quanto mais longa for a distƒncia, menores ser„o as entidades.

Para alterar o modo de proje‡„o de vista:

1. Exiba o View Navigator.
2. Passe o mouse sobre o View Navigator, clique em e selecione uma das seguintes op‡”es:
   • Paralelo.
   • Perspectiva.

Usar a vista inicial

A vista Inicial ‚ uma exibi‡„o especial do modelo que vocˆ pode armazenar e aplic -la depois, sempre que necess rio.

Usando o View Navigator, vocˆ pode definir qualquer vista do modelo como a vista Inicial. Mais tarde, vocˆ pode aplicar a visualiza‡„o salva a qualquer momento.

Para definir a vista Inicial:

1. Na  rea de gr ficos, configure uma vista 2D ou 3D adequada. Use o comando Vistas.
2. Passe o mouse sobre o View Navigator, clique em e selecione Definir vista atual como In¡cio no menu.

Para voltar … vista Inicial:

• Siga um destes procedimentos:
  • Passe o mouse sobre o View Navigator e clique em .
  • Passe o mouse sobre o View Navigator, clique em e selecione In¡cio no menu.

Alterar a orienta‡„o da vista de acordo com o CCS ativo

Usando o View Navigator, vocˆ pode alterar a orienta‡„o da vista dentro do CCS ou WCS ativo.

Para alterar a orienta‡„o da vista de acordo com o CCS:

1. Na  rea de gr ficos, configure CCS adequado.
2. Passe o mouse sobre o View Navigator, clique em e selecione Propriedades do View Navigator no menu.
3. Na caixa de di logo Exibir Propriedades do Navegador, selecione Usar CCS ativo.

Exemplo:

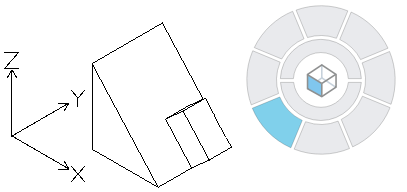

WCS

CCS

ÿPara controlar os CCSs, use os comandos CCS e CSStyle.
