Создание полифигур

С помощью команды PolySolid можно создавать трехмерные твердые тела в форме полигональных стенок.

Полифигуры могут содержать прямые и изогнутые сегменты определенной высоты и ширины.

Для создания полифигур используйте один из следующих способов:

• Последовательно укажите вершины.
• Преобразуйте существующие 2D-объекты, например линии, полилинии, дуги, окружности, эллипсы и сплайны.

Полифигуры — это трехмерные твердые тела, которые можно изменить с помощью команд редактирования для трехмерных твердых тел.

Для создания полифигур с помощью указания вершин:

1. Выберите Твердые тела > Чертеж > Полифигура (или введите PolySolid).
2. Дополнительно можно указать следующие параметры:
   • Высота. Укажите высоту полифигуры.
   • Ширина. Укажите ширину полифигуры.
   • Выровнять. Определяет расположение полифигуры относительно линии, определяющей полифигуру (центр, слева или справа).
3. В графической области укажите начальную точку первого сегмента полифигуры.
4. Укажите параметры следующего сегмента:
   • Дуга. Изменяет тип сегмента на дугу
   • Отменить. Отменяет предыдущий сегмент.
5. Укажите конечную точку сегмента.
6. Выполните одно из следующих действий:
   • Укажите каждый последующий сегмент в соответствии с действиями в шагах 4 и 5.
   • После указания не менее двух сегментов выберите Закрыть для создания замкнутой полифигуры или нажмите Ввод.

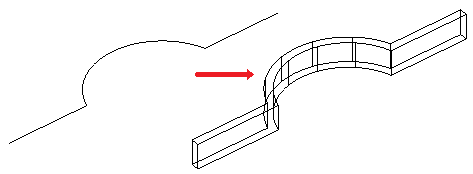

Создание полифигур из существующих объектов:

1. Выберите Твердые тела > Чертеж > Полифигура (или введите PolySolid).
2. Дополнительно можно указать следующие параметры:
   • Высота. Укажите высоту полифигуры.
   • Ширина. Укажите ширину полифигуры.
   • Выровнять. Определяет расположение полифигуры объекта, определяющего полифигуру (центр, слева или справа).
3. Укажите Объект.
4. В графической области выберите объекты для преобразования и нажмите Ввод.
5. Нажмите Ввод.

   Создается полифигура с заданной высотой и шириной.

   Чтобы не создавать отдельные полифигуры из последовательных линий и дуг, используйте в качестве базовых объектов полилинии.



Доступ

Команда: PolySolid

Меню: Твердые тела > Чертеж > Полифигура
