Изменение трехмерных твердых тел путем сжатия и растяжения геометрии

С помощью команды PushPull можно вытягивать 2D-объекты в поверхности и преобразовывать трехмерные твердые тела.

Результаты различаются в зависимости от типа объекта. При сжатии и растяжении линейных объектов, таких как линии или дуги, создаются поверхности. При сжатии и растяжении таких существующих замкнутых объектов, как окружности и полилинии, создаются трехмерные твердые тела.

В этом случае можно одновременно изменять несколько замкнутых объектов.

Для изменения трехмерных твердых тел путем сжатия и растяжения геометрии:

1. Выберите Твердые тела > Чертеж > Сжатие и растяжение (или введите PushPull).
2. В графической области выберите объекты для вытягивания и нажмите Ввод.

   Чтобы вытянуть несколько объектов, выберите Несколько.

   Можно нажать внутри объекта (трехмерного твердого тела или области) или на грань трехмерного тела, а затем перетащить их внутрь или наружу. Так создается отверстие или вытяжка.

3. Если выбран параметр Несколько, укажите другие трехмерные твердые тела и нажмите Ввод.

   Примечание. Можно указать несколько граней одного трехмерного твердого тела. Команда вытягивает все указанные грани одновременно.

4. Введите значение или нажмите в графической области для указания высоты вытяжки. Все выбранные объекты будут использовать одну высоту вытяжки.

   Форма выбранных объектов вытягивается с заданной высотой.

Примеры:

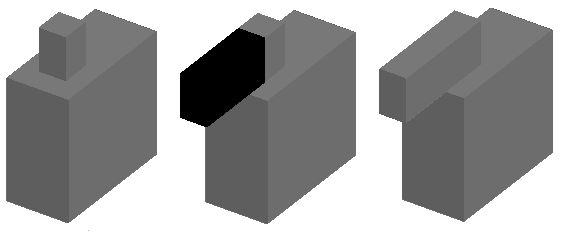

Вытягивание трехмерного твердого тела путем выбора грани и ее вытягивания наружу.

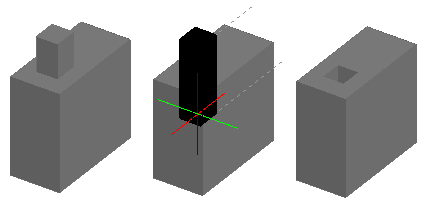

Вытягивание трехмерного твердого тела путем выбора грани и ее сжатия.

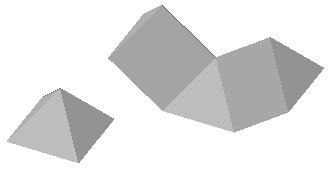

Вытягивание двух граней трехмерного твердого тела.

Вытягивание сплайна в поверхность.

Доступ

Команда: PushPull

Меню: Твердые тела > Чертеж > Сжатие и растяжение
