Изменение твердых тел с помощью ручек объекта
Твердые тела можно изменять с помощью ручек объектов. В графической области выберите твердое тело, затем выберите ручку и измените твердое тело.
Ручки объекта можно использовать для перемещения точек, определяющих твердое тело, в новое расположение (растягивание), а также для перемещения, поворота, масштабирования, зеркального отражения или копирования всего твердого тела.
С помощью ручек можно редактировать следующие типы твердых тел:
- Примитивные твердые тела
С помощью ручек объекта, отображаемых на каждом примитиве, можно изменить положение, размер и форму примитивного твердого тела. Например, можно изменить высоту пирамиды или размер ее основания.
- Твердые тела, формируемые путем выдавливания 2D-объектов
Используйте ручки объекта, отображаемые на твердотельном профиле (замкнутом 2D-объекте, определяющем твердое тело), чтобы изменить форму.

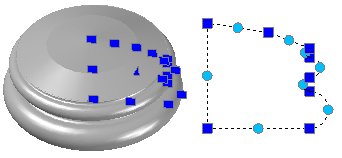

- Твердые тела, формируемые путем вращения замкнутых 2D-объектов
Используйте ручки, отображаемые на повернутом 2D-объекте, чтобы изменить профиль поверхности твердого тела.
Используйте ручки на оси конечной точки вращения, чтобы переместить твердое тело.
Используйте ручку-стрелку, чтобы изменить угол вращения.
- Твердые тела, формируемые путем сдвига замкнутых 2D-объектов
Используйте ручки, отображаемые на сдвинутом 2D-объекте, чтобы изменить профиль поверхности твердого тела.
Используйте ручки на траектории сдвига, чтобы изменить кривую профиля.

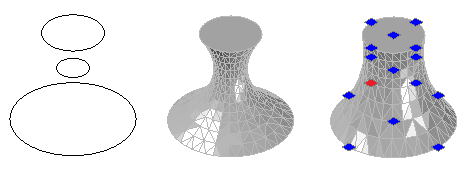

- Твердые тела и поверхности с элементами по сечениям
Ручки отображаются на определяющих линиях или кривых твердых тел, в зависимости от метода их создания.
- Поперечное сечение. Можно перетащить ручки на любые определяющие линии или кривые, чтобы изменить форму.
- Путь. Можно изменить только путь.
- Составные твердые тела
Используйте ручки, отображаемые на составных твердых телах, чтобы переместить твердое тело в новое расположение.
