Создание файла SketchUp из чертежа

SketchUp — это интерактивное приложение для 3D-моделирования, которое позволяет просматривать и уточнять 3D-модели.

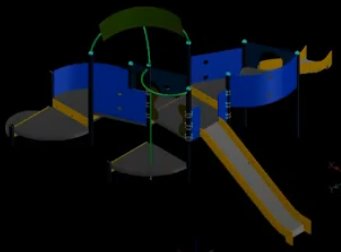

Чтобы сохранить текущий чертеж в файл SketchUp (SKP), используйте команду ExportSketchUp. Команда преобразует 2D-объекты и твердые 3D-тела. Полученные файлы SKP совместимы с SketchUp.

Примечание. Сложные проекты могут не полностью преобразоваться.

Чтобы создать файл SketchUp из чертежа, выполните следующие действия.

1. Перед экспортом в SketchUp, по возможности, упростите чертеж. Просмотрите файл и удалите, заморозьте или очистите ненужные элементы, которые могут затруднить преобразование файла.

   Примечание. Команда не экспортирует следующее:

   • Изображения
   • Основания
   • Цвета
2. Выберите Файл > Экспорт > Экспорт SketchUp (или введите ExportSketchUp).
3. В диалоговом окне укажите папку, в которой необходимо сохранить файл.
4. В поле Имя файла введите имя файла.
5. Нажмите Сохранить.

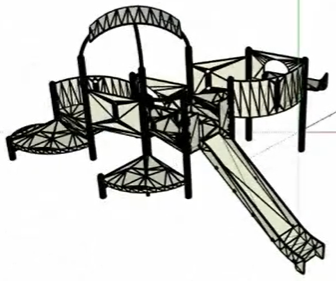

   После завершения процесса экспорта можно открыть файл в SketchUp и продолжить работу с моделью.



Доступ

Меню приложения: Файл > Экспорт > Экспорт SketchUp

Команда: ExportSketchUp
