Определение уровней

Используйте команду BIMLevels для определения уровней в вертикальных видах, таких как высотные отметки и сечения.

На чертежах BIM уровни являются вспомогательными элементами, которые указывают высоту пола, фундамент и крышу зданий.

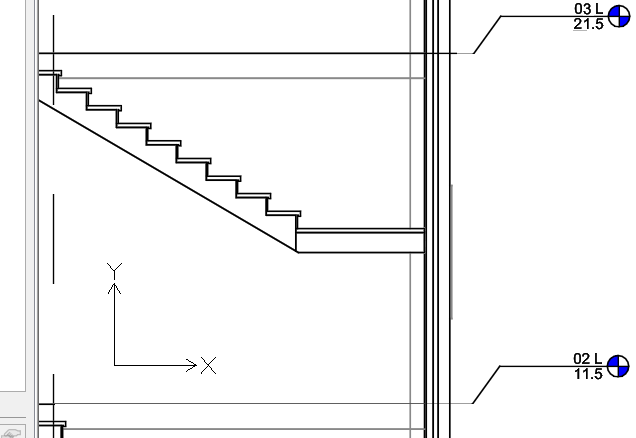

Пример.

Уровни состоят из следующих элементов:

1. Центральный сегмент
2. Начальный сегмент
3. Конечный сегмент
4. Обозначения (кружки)

Определение уровня:

Примечание. Уровни можно добавлять только на высотных отметках и вертикальных сечениях.

1. Выполните одно из следующих действий:
   • На ленте нажмите BIM > Примечание > Уровни.
   • В меню нажмите BIM > Уровни.
   • Введите BIMLevels.
2. Укажите первую точку уровня в графической области.
3. Переместите курсор горизонтально и укажите точку второго уровня.
4. В окне команд укажите имя уровня и нажмите Enter.
5. При необходимости повторите шаги 2–4 для определения других уровней.

Настройка уровней

С помощью палитры Свойства можно изменить внешний вид уровней.

Можно выполнять следующие операции:

• Скрывать сегменты линии уровня. Например, центральный сегмент.
• Отображать или скрывать обозначения уровня
• Изменять цвет, толщину и тип линии. Например, можно использовать другой цвет для центрального сегмента.

Кроме того, можно настроить положение обозначений уровня с помощью точек захвата. В случае если обозначения уровня перекрываются, кружки можно сместить, используя точки захвата.

Отображение или скрытие обозначений уровня:

По умолчанию обозначения уровня отображаются на обоих концах линий уровня.

1. В графической области укажите уровень.
2. На палитре Свойства в разделе Видимость выберите Да или Нет, чтобы отобразить или скрыть необходимое обозначение уровня:
   • Обозначение №1
   • Обозначение №2

Перемещение уровней:

1. На высотной отметке или вертикальном сечении выберите уровень для перемещения.
2. Нажмите на уровень и перетащите его в новое положение.

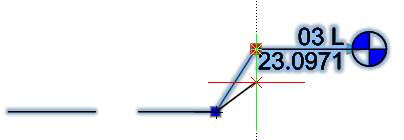

Чтобы сместить линию уровня от ее обозначения, выполните следующие действия.

1. На высотной отметке или вертикальном сечении выберите уровень для изменения.

   Будет выбран уровень, и отобразятся точки захвата.

2. Нажмите и перетащите точку захвата рядом с обозначением уровня, чтобы переместить обозначение в нужное место.
