Применение операций перемещения

Операция Перемещение используется для перемещения объектов на указанное расстояние или под указанным углом.

Чтобы определить действие перемещения в пределах определения CustomBlock, необходимо применить действие к элементу и связать его с набором объектов CustomBlock.

Операции перемещения можно применить к следующим элементам:

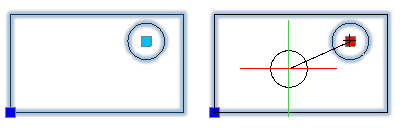

• Точка. Растягивает объекты из набора объектов в любом направлении.

  Элемент точки определяет положение точки захвата для задания операции перемещения в ссылке блоке.



• Линейный. Перемещает объекты из набора объектов только в направлении, указываемом линейным элементом.

  Линейный элемент определяет количество точек захвата для задания операции перемещения, а также их положение в ссылке блока.

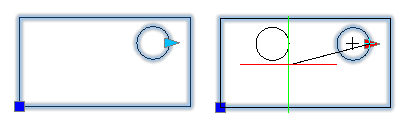

• Полярный. Растягивает объекты из набора объектов в любом направлении.

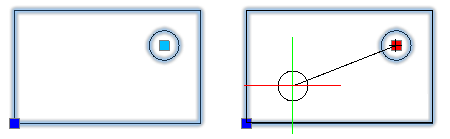

• XY. Перемещает объекты из набора объектов в направлениях осей X и Y или XY, указываемых выбранным элементом.

  Элемент XY определяет количество точек захвата для задания операции перемещения, а также их положение в ссылке блока.

Чтобы применить операцию перемещения к определению CustomBlock, выполните следующие действия.

1. В командной строке Редактора блоков введите CBActivityTool.
2. Выберите параметр Переместить.
3. В графической области укажите один из следующих элементов для связывания с действием:
   • Точка
   • Линейный
   • Полярный
   • XY
4. Укажите главную точку элемента для связи с действием перемещения.
5. Укажите объекты для связывания с действием и нажмите Enter.

   На указанном элементе появится значок действия.
