Регулировка расстояния между размерами

Для регулировки расстояния между параллельными линейными или концентрическими угловыми размерами, которые перекрывают друг друга или расположены на разном расстоянии друг от друга, используйте команду SpaceDimension. Расстояние между параллельными линейными и угловыми размерами можно установивать автоматически или указать вручную.

Команда применяет равный интервал между указанными размерами.

Используя значение интервала 0, можно выстроить в линию несколько линейных или угловых размеров.

Регулировка расстояния между размерами:

1. Выполните одно из следующих действий.
   • На ленте нажмите Добавить примечание > Размеры > Настроить интервал.
   • В меню выберите Размер > Настроить интервал.
   • Введите SpaceDimension.
2. В графической области укажите размер, который будет использоваться в качестве базового.
3. Укажите размеры для регулировки расстояния и нажмите Enter.
4. Выполните одно из следующих действий.
   • Укажите параметр Авто и нажмите Enter.

     Указанные размеры будут расположены на равном расстоянии друг от друга в зависимости от высоты текста, указанной в стиле выбранного базового размера. Расстояние в два раза превышает высоту текста размера.

   • Укажите значение интервала и нажмите Enter.

     Размеры будут расположены на указанном расстоянии друг от друга.

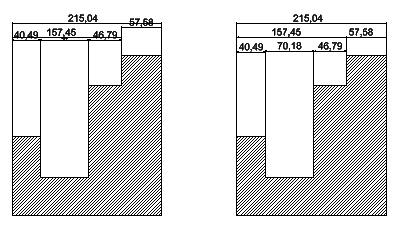

Пример.

Доступ

Команда: SpaceDimension

Лента: Добавить примечание > Размеры > Настроить интервал

Меню: Размер > Настроить интервал
