Выравнивание набора указанных объектов

Используйте команду AlignX, чтобы выровнять набор указанных объектов в соответствии с первым выбранным элементом.

Можно выровнять следующие объекты:

• Сплайны, полилинии и линии
• Дуги, окружность, эллипсы и эллиптические дуги
• Текстовые объекты (примечания и простые примечания)
• Штриховки, изображения и блоки
• Размеры

Выравнивание набора указанных объектов

1. Выполните одно из следующих действий:
   • В ленте выберите Главная > Изменить > AlignX.
   • В меню выберите Изменить > AlignX.
   • Введите AlignX.
2. В графической области выберите подходящий объект.
3. Выберите другие объекты для выравнивания и нажмите Enter.
4. Укажите параметр выравнивания:
   • Сверху
   • Снизу
   • Влево
   • Вправо
   • По вертикали к центру
   • По горизонтали к центру
   • Центр

   Объекты выравниваются по указанной стороне первого выбранного объекта.

5. Нажмите Enter.

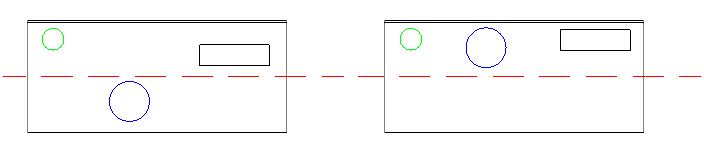

Примеры.

• Первый выбранный объект: зеленый круг
• Выравнивание: Сверху

• Первый выбранный объект: синий круг
• Выравнивание: Снизу

• Первый выбранный объект: синий круг
• Выравнивание: По горизонтали к центру

Доступ

Команда: AlignX

Меню: Изменить > AlignX

Лента: Главная > Изменить > AlignX
