Создание массивов объектов

Используйте команду Pattern для создания копий указанных объектов

• в виде кругового массива,
• в виде линейного массива
• или по траектории.
• по траектории (Professional, Premium, Enterprise и Enterprise Plus).

В соответствии с этими типами в диалоговом окне Массив отображаются три вкладки (Круговой, Линейный и По траектории).

Скопированные объекты наследуют все свойства исходных объектов, включая слои, цвета линий, стили линий и толщину линий.

Для редактирования ассоциативных массивов см. Редактирование ассоциативных массивов.

Для редактирования ассоциативных массивов применяется команда EditPattern.

Чтобы отменить ассоциативность массивов, используйте команду Explode.

3D-массивы

Можно создавать ассоциативные и неассоциативные линейные или круговые 3D-массивы.

Для линейных 3D-массивов можно также указать количество уровней по оси Z.

Для круговых 3D-массивов можно указать ось вращения с любыми двумя точками в пространстве.

Круговой массив

Можно создать круговой массив, скопировав указанный объект вокруг указанной центральной точки. Количество копий можно контролировать. Кроме того, можно вращать копии после их включения в массив; в противном случае они сохранят выравнивание исходных объектов.

Программа определяет радиус кругового массива на основе расстояния между указанной точкой оси и базовой точкой на указанном объекте. Можно использовать точку привязки в качестве базовой точки или указать другую точку.

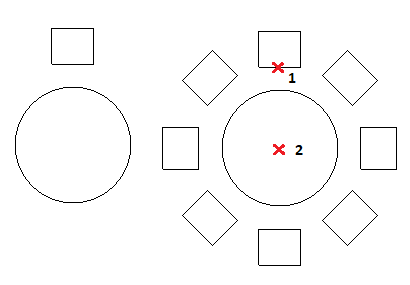

Пример.

Круговой массив из 8 элементов, заполнение на 360°.

Для создания кругового массива:

1. Выполните одно из следующих действий.
   • В ленте нажмите Главная > Изменить > Массив.
   • В меню выберите Изменить > Массив.
   • Введите Pattern.
2. В диалоговом окне выберите вкладку Круговой.
3. В разделе Выбор нажмите Указать объекты . Выберите объекты для создания массива и нажмите Enter для завершения выбора.

   Диалоговое окно исчезает по завершении выбора.

   В диалоговом окне коллекция указанных объектов отображается как элементы.

4. В разделе Настройки укажите:
   • Ассоциативный. Указывает, будет ли массив создан ассоциативно или неассоциативно.
   • По часовой стрелке. Указывает направление кругового массива: по часовой стрелке или против часовой стрелки. Этот параметр доступен только для связанных круговых массивов.
   • Основать массив на. Выберите параметр:
     • Угол между элементами и общее число элементов
     • Угол заполнения и угол между элементами
     • Угол заполнения и общее число элементов
   • Угол между (при необходимости). Определяет внутренний угол между базовыми точками объектов массива и центром массива. Введите положительное значение или нажмите Выберите угол между элементами .
   • Угол заполнения (при необходимости). Введите положительное или отрицательно значение либо нажмите Выберите угол заполнения . Значение угла заполнения по умолчанию — 360°, полная окружность. Нулевое значение недопустимо.
   • Общее число (при необходимости). Указывает результирующее число копий в круговом массиве (включая источник).
   • Уровни. Указывает число уровней кругового 3D-массива.
   • Интервал для уровней. Указывает расстояние между уровнями.
   • Строки. Указывает число строк кругового массива.

     В следующих примерах показан круговой массив с двумя строками, каждая строка содержит 8 элементов, заполнение на 360°.



   • Интервал для строк. Указывает расстояние между строками кругового массива.
5. В разделе Базовая точка элемента укажите следующее:
   • Использовать последний выбранный объект. Использует базовую точку последнего указанного объекта.
   • X и Y. Введите значения или нажмите Выберите базовую точку , чтобы указать базовую точку в графической области.
6. В разделе Точка оси для X и Y и введите значения центральной точки массива или нажмите Выберите центральную точку .
7. Выберите Ориентировать элементы вокруг оси для вращения копий после их включения в массив; в противном случае они сохранят выравнивание исходных объектов.



8. Нажмите ОК.

  Примечание. В диалоговом окне Массив нажмите Предварительный просмотр, чтобы проверить получаемый массив без его создания. Можно использовать этот параметр и возвращаться в диалоговое окно столько раз, сколько необходимо. Затем нажмите ОК, чтобы создать массив.

Линейные массивы

Можно создать несколько копий объектов в линейном массиве.

Можно указать количество строк и столбцов, а также расстояние между ними.

Для создания линейного массива:

1. Выполните одно из следующих действий.
   • В ленте нажмите Главная > Изменить > Массив.
   • В меню выберите Изменить > Массив.
   • Введите Pattern.
2. В диалоговом окне выберите вкладку Линейный.
3. Нажмите Указать объекты , выберите объекты для создания массива и нажмите клавишу Enter для завершения выбора.

   Диалоговое окно исчезает по завершении выбора.

   В диалоговом окне коллекция указанных объектов отображается как элементы.

4. В разделе Настройки укажите:
   • Ассоциативный. Указывает, будет ли массив создан ассоциативно или неассоциативно.
   • В полях Горизонтальная ось и Вертикальная ось введите число копий.
   • В поле Уровни введите количество уровней по оси Z.
   • В поле Интервал между элементами определите интервал между копиями и угол для массива:
     • Горизонтальная ось. Указывает расстояние между столбцами. Нажмите Выберите смещение столбца  для определения смещения с помощью двух точек на чертеже. Если смещение столбцов выражено отрицательным значением, столбцы добавляются слева.
     • Вертикальная ось. Указывает расстояние между строками. Нажмите Выберите смещение строки  для определения смещения с помощью двух точек на чертеже. Если смещение строк выражено отрицательным значением, строки добавляются снизу.
     • Уровни. Указывает интервал между уровнями 3D-массива.
     • Угол массива. Указывает угол для контроля расположения копий. Нажмите Выберите угол , чтобы задать угол с помощью указателя.
5. В разделе Базовая точка элемента укажите следующее:
   • Использовать последний выбранный объект. Использует базовую точку последнего указанного объекта.
   • X и Y. Введите значения или нажмите Выберите базовую точку , чтобы указать базовую точку в графической области.
6. Нажмите ОК.

  Примечание. В диалоговом окне Массив нажмите Предварительный просмотр, чтобы проверить получаемый массив без его создания. Можно использовать этот параметр и возвращаться в диалоговое окно столько раз, сколько необходимо. Затем нажмите ОК, чтобы создать массив.

Доступ

Команда: Массив

Меню: Изменить > Массив

Лента: Главная > Изменить > (всплывающее меню) Массив

Палитры инструментов: Изменить > Массив
