Разделение объектов
Команда Split позволяет разделить один или несколько объектов между двумя точками.
С помощью команды Split можно выполнить следующие действия:
- удалить часть объекта между двумя точками;
- создать зазор между двумя частями объекта для размещения текста или обозначения;
- разделить несколько объектов с помощью других объектов в качестве резцов.
Используйте команду с линиями, окружностями, дугами, полилиниями, эллипсами, сплайнами, бесконечными линиями, лучами, но не с линиями RichLine.
Перед началом использования команды убедитесь, что функция объектной привязки включена. Для правильного выбора точки разрыва рекомендуется использовать режимы объектной привязки.
Используйте команду Split для удаления части объекта между двумя точками. Используйте команду Split в качестве инструмента построения или для создания зазора между двумя частями объекта для размещения текста или обозначения. Используйте команду с линиями, окружностями, дугами, полилиниями, эллипсами, сплайнами, бесконечными линиями, лучами, но не с линиями RichLine.
Для удаления части объекта:
- Нажмите Изменить > Разделить (или введите Split).
- В графической области укажите объект.
Точка, на которую Вы укажете, будет точкой начала разрыва.
- Укажите вторую точку разрыва для определения удаляемой секции.
Вместо этого можно выбрать параметр Первая точка для явного обозначения первой точки, после чего появится запрос на ввод второй точки.
Часть между двумя точками будет стерта.
Чтобы отрезать один конец объекта:
- Нажмите Изменить > Разделить (или введите Split).
- Нажмите на объекте в точке, которую необходимо сделать новой конечной точкой.
- Нажмите на точке, находящейся за текущей конечной точкой.
Объект будет обрезан до точки, указанной на объекте.
Для разделения объекта на две части:
- Нажмите Изменить > Разделить (или введите Split).
- Нажмите на объекте в точке, в которой необходимо разделить объект.
- Введите @ для повторения начальной точки.
Объект будет разделен на две части без удаления какой-либо части. Этот способ полезен в случае, если необходимо разделить объект, который пересекается с другим объектом.
Примечание. Панель инструментов Изменить содержит значок
, который позволяет разделять объекты на две части с указанием только одной точки.
Чтобы разделить несколько объектов, выполните следующие действия.
- Нажмите Изменить > Разделить (или введите Split).
- Укажите параметр Несколько.
- В графической области выберите объекты для разделения и нажмите Enter.
- Укажите один или несколько разделяющих объектов и нажмите Enter.
Объекты разделяются на пересечениях данных объектов.
Примечание. Детали исходных объектов не удаляются автоматически. При необходимости их можно удалить вручную.

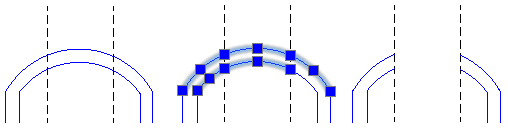

Пример.
Доступ
Команда: Разделить
Меню: Изменить > Разделить
Палитры инструментов: Изменить > Разделить
