Использование шара дуги в режиме RollView
С помощью команд RollView можно вращать чертеж для просмотра 3D-моделей со всех сторон.

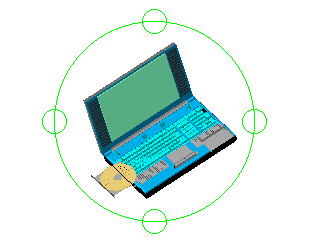

В режиме Rollview расположите указатель внутри или снаружи шара дуги, чтобы определить движение и положение камеры.
| К: | Выполните следующее: |
|---|---|
| перетащите модель вверх, вниз, влево, вправо или по диагонали. | Нажмите внутри шара дуги и выполните перетаскивание. |
| Поворачивайте камеру, не изменяя уровень горизонта. | Нажмите за пределами шара дуги и выполните перетаскивание. |
| Двигайте камеру вертикально, не меняя текущую целевую точку (аналогично камере, зафиксированной на штативе). | Нажмите на окружность в верхнем или нижнем квадранте шара дуги и выполните перетаскивание. Выбор квадрантов не влияет на результат. Можно поворачивать камеру вокруг целевой точки на 360°. |
| Двигайте камеру горизонтально, не меняя текущую целевую точку (аналогично камере, зафиксированной на штативе). | Нажмите на окружность в левом или правом квадранте шара дуги. Выбор квадрантов не влияет на результат. Можно поворачивать камеру вокруг целевой точки на 360°. |
