Размерные линии сетки BIM

Масштабные сетки — это вспомогательные элементы, которые упрощают размещение структурных элементов, таких как колонны и стены, в проекте BIM.

Сетки состоят из ряда помеченных линий.

Используйте команду BIMGridDimension для измерения расстояния между линиями сетки в чертеже BIM. Команда выполняет измерение только одной последовательности линий сетки.

Для нанесения размеров последовательности линий сетки:

  1. Выполните одно из следующих действий:

    • На ленте нажмите BIM > Annotate > BIM Grid Lines Dimension.

    • В меню нажмите BIM > Dimension > Grid Lines Dimension.

    • Введите BIMGridDimension.

  2. В графической области укажите линию сетки из последовательности для нанесения размера.

    Когда вы перемещаете курсор, появляется размерная линия.

  3. Щелкните, чтобы указать место размещения размерных линий.

Для нанесения размеров на линии сетки, указав две точки:

  1. Выполните одно из следующих действий:

    • На ленте нажмите BIM > Аннотация > Цепочка размеров > Размеры осевых линий BIM.

    • В меню нажмите BIM > Dimension > Grid Lines Dimension.

    • Введите BIMGridDimension.

  2. Укажите параметр 2points.

  3. В графической области щелкните точку на линии сетки из последовательности для нанесения размера, чтобы указать положение линии размера.

  4. Щелкните по другой линии сетки, чтобы указать вторую точку.

    Линия размера создается для всей последовательности линий сетки.

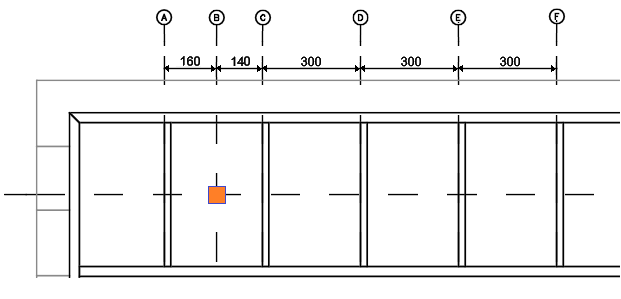

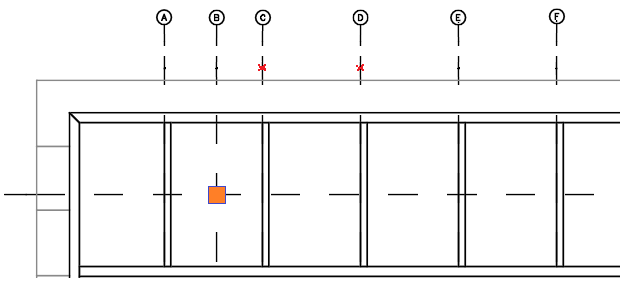

Пример.

ex_bim_grid_dimline_01

ex_bim_grid_dimline

Доступ

Команда: BIMGridDimension

Меню: BIM > Размер > Размер линий сетки

Лента: BIM > Аннотация > Цепочка размеров > Размеры осей BIM
