Настройка координат¶
Все чертежи основаны на Декартовой системе координат, в которой используются три перпендикулярные оси: X, Y и Z. Все оси начинаются в исходной точке системы координат. Оси X и Y описывают горизонтальную плоскость. Оси X и Z так же как и оси Y и Z описывают вертикальные плоскости.
В Декартовом формате координат точка определяется расстоянием до плоскостей XY, XZ и YZ. Эти расстояния называются координатами X, Y и Z точки. Когда Вы чертите в двухмерном пространстве, то указываете точки только в плоскости XY. Координата Z пропускается. В САПР фиксированная Декартова система координат называется мировой системой координат (МСК). Новые чертежи основаны на МСК.
Введите координаты как абсолютные или относительные значения.
Координаты можно вводить в виде абсолютных или относительных величин. Чтобы обозначить координаты точки относительно предыдущей точки (относительный ввод координат), наберите символ «@» перед значением координаты.

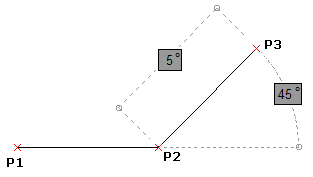

Чтобы указать координаты точки относительно предыдущего сегмента (ввод относительного расстояния и относительного угла), введите символ «@» перед значениями расстояния и угла.
Абсолютные координаты
Тип координаты |
Ввод |
Пример |
|---|---|---|
Декартовая (двухмерная/трехмерная) |
X,Y / X,Y,Z |
3.5,8.2,6.7 |
Полярный (2D) |
Расстояние<угол |
7.5<45 |
Цилиндрическая (трехмерная) |
расстояние<угол,координата Z |
7.5<45,12.2 |
Сферическая (трехмерная) |
расстояние<угол1<угол2 |
7.5<45<33 |
Относительные координаты и относительные углы
Тип координаты |
Ввод |
Пример |
|---|---|---|
Декартовая (двухмерная/трехмерная) |
@deltaX,deltaY / @deltaX,deltaY,deltaZ |
@3.5,8.2,6.7 |
Полярный (2D) |
@относительное_расстояние<угол @относительное_расстояние TAB @относительный_угол |
@7.5<45 |
Цилиндрическая (трехмерная) |
@относительное_расстояние<угол, Z-координата @относительное_расстояние TAB @относительный_угол, Z-координата |
@7.5<45,12.2 |
Сферическая (трехмерная) |
@относительное_расстояние<угол1<угол2 @относительное_расстояние TAB @относительный_угол TAB @относительный_угол |
@7.5<45<33 |
Для указания абсолютных декартовых координат:
Введите команду, требующую координаты, например Line.
Укажите координаты X-, Y- и Z- через запятую, например 0,0,0.
Укажите последующие координаты для завершения команды, например 3.5,8.2,6.7.
Для помещения точки на плоскости XY (координата Z равна нулю) опустите координату Z. Например, введите 3.5,8.2.
Для указания относительных декартовых координат:
Введите команду, требующую координаты.
Задайте первую точку, например 0,0.
Чтобы обозначить координаты второй точки относительно первой точки, введите символ «@» перед значением координаты: @3.5,8.2,6.7.
Для указания абсолютных полярных координат:
Введите команду, требующую координаты.
Задайте первую точку, например 0,0.
Укажите вторую точку в двухмерном формате, «расстояние<альфа_угол», например 7.5<45.
расстояние: Указывает расстояние от начала координат
alpha_angle: Указывает угол в плоскости XY
Для указания абсолютных цилиндрических координат:
Введите команду, требующую координаты.
Задайте первую точку, например 0,0.
Укажите вторую точку относительно первой в двухмерном формате, «@расстояние<угол_альфа», например @7.5<45.
Для указания относительных цилиндрических координат:
Введите команду, требующую координаты.
Задайте первую точку, например 0,0.
Укажите вторую точку относительно предыдущего сегмента, используя 2D-формат «@относительное_расстояние TAB @относительный_угол», например @7.5 TAB @45.
Для указания абсолютных сферических координат:
Введите команду, требующую координаты.
Задайте первую точку, например 0,0.
Укажите вторую точку в трехмерном формате, «расстояние<альфа_угол,z_координата», например 7.5<45.12.2.
расстояние: Указывает расстояние от начала координат
alpha_angle: Указывает угол в плоскости XY
z_coordinate: Указывает высоту над плоскостью XY
Для указания относительных сферических координат:
Введите команду, требующую координаты.
Задайте первую точку, например 0,0.
Укажите вторую точку относительно первой в трехмерном формате, «@расстояние<угол_альфа,z_координата», например 7.5<45.12.2.
Для указания абсолютных декартовых координат:
Введите команду, требующую координаты.
Задайте первую точку, например 0,0.
Укажите вторую точку в трехмерном формате, «расстояние<угол_альфа,<угол_бета», например 7.5»45<33.
расстояние: Указывает расстояние от начала координат
alpha_angle: Указывает угол в плоскости XY
расстояние: Укажите расстояние от исходной точки угол_альфа: Укажите угол в плоскости XY (положительный угол измеряется против часовой стрелки) угол_бета: укажите угол, измеряемый от плоскости XY (положительный угол находится над плоскостью XY)
Для указания относительных декартовых координат:
Введите команду, требующую координаты.
Задайте первую точку, например 0,0.
Укажите вторую точку относительно первой в трехмерном формате, «@расстояние<угол_альфа<угол_бета», например @7.5»45<33.
Последовательность команд
Для указания абсолютных декартовых координат:
: Линия
Укажите начальную точку» 0,0,0
Укажите следующую точку» 3.5,8.2,6.7
…
Для указания относительных декартовых координат:
: Линия
Укажите начальную точку» 0,0,0
Укажите следующую точку» @3.5,8.2,6.7
…
Для указания относительных полярных координат:
: Линия
Укажите начальную точку» 0,0,0
Укажите следующую точку» 2,2,0
Укажите следующую точку» @3 TAB @45
…
