Обрезание объектов¶

Используйте команду Trim, чтобы обрезать объекты точно по границам, определенным одним или несколькими объектами.

Рассмотрите следующие варианты.

Используйте линии, бесконечные линии, лучи, полилинии, окружности, дуги, эллипсы, сплайны и штриховки в качестве режущих кромок для обрезания выбранных объектов.
Можно также обрезать штриховки на режущих кромках, но обрезать штриховки в штриховках невозможно. Обрезанные штриховки сохраняют ассоциативность с измененными граничными объектами, даже если они разделены на различные заштрихованные области. Разделенные штриховки остаются как один объект, но можно воспользоваться командой EditHatch, чтобы отделить их на разные объекты (параметр диалогового окна Создать штриховку для каждого контура). То же самое относится к градиентам.
Невозможно обрезать размеры, заметки, простые примечания, области или блоки, но их можно использовать в качестве секущих кромок.

При выборе полилинии в качестве режущей кромки команда отсекает в ее центральной линии.

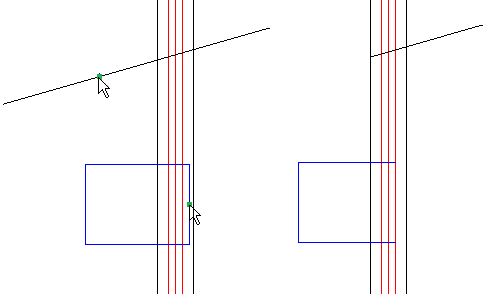

Когда вы выбираете RichLine в качестве линии обрезки, команда обрезает на первой пересекающейся линии.
Видовые экраны могут быть режущими кромками на листах.

Чтобы обрезать объекты:

Выполните одно из следующих действий:
- В ленте нажмите Главная > Изменить > Обрезка.
- В меню выберите Изменить > Обрезка.
- Введите Trim.
В графической области выберите объекты, используемые в качестве режущих кромок.

Примечание: Если вы указали RichLine, команда обрезает объекты на первой пересекающей линии.
Нажмите Enter.
В графической области выберите объекты на стороне, которую необходимо обрезать, или укажите параметры:
- Пересечение. выбирает объекты в рамке и пересекающие прямоугольник, определенный двумя противоположными точками. Если выбор пересечения не явный, команда Trim идет от первой точки прямоугольника по часовой стрелке до первого встреченного объекта.
- Линия пересечения. использует линейный метод выбора для обрезания объектов на стороне, которую пересекает ограничительная линия.
- Поведение. При использовании команды для большого количества объектов позволяет уменьшить набор объектов, учитываемых в качестве обрезающих кромок.
  - Стандартный. Рассматривает все указанные объекты в качестве режущих кромок.
  - Быстро. При выборе всех объектов в качестве режущих кромок учитываются только видимые объекты из текущего вида.
- Кромка. Обрезает по режущей кромке, которая при удлинении пересекается с объектом. Объекты для обрезания не обязательно должны пересекать режущие кромки. Для обрезания в предполагаемом пересечении укажите параметр Кромка, за которым будет следовать параметр Удлинить.
- Стереть. Удаляет ненужные объекты без выхода из команды Trim.
- Проект. Устанавливает режим проекции к ПСК (X-Y плоскость активной пользовательской системы координат), Нет или Вид.
- Отменить. Отменяет самое последнее действие.
- Ограждение. Обрезает объекты на стороне, которую пересекает линия ограждения.
- Shift + выбор. Удлиняет объекты при удерживании нажатой клавиши Shift, и выбирает объекты.
Нажмите Enter.
