Расчет площади¶
Используйте команду GetArea, чтобы вычислить площадь и периметр, указав объект чертежа или точки, ограничивающие измеряемую площадь.
Вы также можете использовать параметр Площадь команды MeasureGeometry.
С помощью одной операции можно добавить или вычесть участки площади.
Команда вычисляет следующее:
Площадь, периметр, длину или окружность объекта
Площадь, определенную путем указания точек
Комбинированные площади
Расчет площади и периметра объекта чертежа
Нажмите Инструменты > Сведения > Получить площадь (или введите GetArea).
Укажите значение параметра Выбрать объект.
Используйте данный параметр, чтобы оценить площадь правильных геометрических форм (например, окружностей, эллипсов, дуг или контуров полилиний). При выборе незамкнутого объекта, площадь вычисляется, как если бы он был замкнутым.
В графической области выберите объект чертежа.
Отобразятся результаты измерения. Отображаемая информация зависит от типа указанного объекта чертежа. Например, для окружностей и эллипсов команда отображает площадь и окружность.

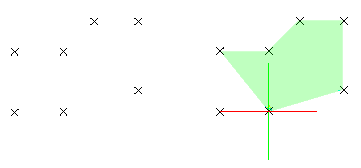

Расчет площади и периметра путем указания точек
Нажмите Инструменты > Сведения > Получить площадь (или введите GetArea).
В графической области укажите точки, ограничивающие измеряемую площадь.
Определяемая площадь выделяется динамически в графической области по мере указания точек.
Если вы хотите использовать определенные точки из объектов чертежа, например, начальную или конечную точку объекта чертежа, используйте функции EntitySnap.После указания точек нажмите клавишу Enter.
Отобразятся значения площади и периметра.
Расчет комбинированных площадей
Можно рассчитать общую площадь нескольких объединенных областей, указав точки или выбрав объекты. Определите область, указав точки или используя параметр Указать объект. Продолжите добавлять или удалять области по необходимости с помощью параметров Добавить и Вычесть.
Нажмите Инструменты > Сведения > Получить площадь (или введите GetArea).
Укажите значение параметра Добавить или Вычесть, чтобы добавить или вычесть участок области.
Укажите точки, ограничивающие измеряемую область, и нажмите клавишу Enter.
или -
Укажите значение параметра Выбрать объект и выберите объект чертежа в графической области.
Отобразятся значения площади и периметра.
Повторите шаг 3 для добавления или вычитания других областей.
Будет произведена операция добавления или вычитания, после чего отобразятся значения площади и периметра.
При добавлении или вычитании из площади отдельных областей будет подсчитано новое значение площади или периметра, если не будет явно выбран другой параметр.
Нажмите Enter.
Доступ
Команда: GetArea
Меню: Инструменты > Сведения > Получить площадь
Лента: Главная > Инструменты > Запрос > Получить площадь
Лента: Управление > Утилиты > Запрос > Получить площадь
