Трехмерный просмотр с использованием RollView¶
Используйте команду RollView для просмотра создаваемой модели в интерактивном режиме в трехмерном режиме движения «камеры» и неподвижной модели.
Просмотр модели в трехмерном интерактивном режиме:
Выберите элемент Вид > Ограниченная орбита (или введите RollView).

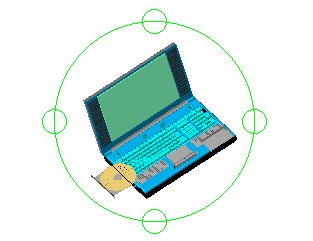

Нажмите клавишу Shift для отображения шара дуги с четырьмя небольшими окружностями в каждом квадранте:
расположение курсора внутри шара дуги указывает на положение и движение камеры.
К:
Выполните это действие:
перетащите модель вверх, вниз, влево, вправо или по диагонали.
Щелкните левой кнопкой мыши внутри шарового манипулятора и перетащите.
Поверните камеру, сохраняя горизонт на уровне.
Щелкните левой кнопкой мыши за пределами дугового шарика и перетащите.
Двигайте камеру вертикально, не меняя текущую целевую точку (аналогично камере, зафиксированной на штативе).
Щелкните левой кнопкой мыши на круге в верхнем или нижнем квадранте дугового шара и перетащите.
Оба квадранта шаровой дуги дают одинаковые результаты. Вы можете вращаться вокруг цели на 360°.
Двигайте камеру вертикально, не меняя текущую целевую точку (аналогично камере, зафиксированной на штативе).
Щелкните левой кнопкой мыши по кругу левого или правого квадранта дугового шара.
Оба квадранта шаровой дуги дают одинаковые результаты. Вы можете вращаться вокруг цели на 360°.
Доступ
Команда: RollView
Меню: Вид > Ограниченная орбита
Горячая клавиша: Нажмите клавишу Shift и щелкните колесом мыши.
Лента: Вид > Визуализация > (Выпадающее меню) Ограниченная орбита
