Маркирование элементов BIM

[Только 64-разрядная версия]

Используйте команду BIMLabel, чтобы создать для элементов BIM на чертеже BIM метки, содержащие подробную информацию.

Программное обеспечение предоставляет библиотеку меток, которая содержит набор предопределенных меток для каждой категории элементов BIM. Кроме того, можно определить пользовательские метки, которые можно применять для отображения дополнительных свойств элементов BIM.

Метки остаются связанными с элементами BIM и обновляются автоматически при изменении модели BIM.

Команда позволяет:

• Создать метку для одного или нескольких указанных элементов BIM
• Создать метки для элементов BIM по категориям

Дополнительные специализированные инструменты позволяют маркировать следующие элементы BIM по отдельности или одновременно:

• Двери
• Окна
• Стены

Специализированные инструменты для создания меток группируются во всплывающем меню на панели Примечание на вкладке ленты BIM.

Чтобы маркировать указанные элементы BIM:

Примечание. Перед началом убедитесь, что блок, который необходимо использовать в качестве метки, существует.

1. Изолируйте чертеж BIM, на котором необходимо маркировать элементы BIM.
2. Выполните одно из следующих действий:
   • В ленте нажмите BIM > Примечание > Вставить метку.
   • В меню выберите BIM > Метка > Вставить метку.
   • Введите BIMLabel.
3. Укажите имя определения блока и нажмите Enter.

   Примечание. Команда использует указанный блок для маркировки всех указанных элементов BIM независимо от их типа.

4. В графической области укажите элементы BIM для маркировки и нажмите Enter.

   Все указанные элементы BIM будут промаркированы.

Чтобы маркировать элементы BIM по категориям:

1. Изолируйте чертеж BIM, на котором необходимо маркировать элементы BIM.
2. Выполните одно из следующих действий:
   • В ленте нажмите BIM > Примечание > Вставить метку.
   • В меню выберите BIM > Метка > Вставить метку.
   • Введите BIMLabel.
3. Укажите определение блока.
4. Укажите параметр Категория.
5. Укажите категорию элементов BIM, которые необходимо промаркировать:
   • Введите имя категории и нажмите Enter.

     - или -

     Укажите параметр ? для вывода списка доступных категорий в окне команд.

6. В графической области укажите набор элементов BIM.

   Маркируются только элементы BIM указанной категории.

   Примечание. Если категория не указана, команда будет использовать одну и ту же метку для всех выбранных элементов BIM.

Маркирование элементов окон

Используйте метки окон для нумерации элементов окон в файле .dwg.

Можно маркировать все элементы окон на чертеже BIM или в наборе указанных элементов окон. Набор может включать различные элементы BIM. Будут отмечены только элементы окон.

Чтобы маркировать указанные окна:

Примечание. Перед началом убедитесь, что блок, который необходимо использовать в качестве метки, существует.

1. Изолируйте чертеж BIM, на котором необходимо маркировать элементы BIM.
2. Дополнительно укажите метку по умолчанию для элементов окон:
   • На палитре Библиотека меток BIM нажмите правой кнопкой на метку в категории Окна и выберите Установить по умолчанию для окон.
3. Выполните одно из следующих действий:
   • В ленте нажмите BIM > Примечание > Пометить окна.
   • В меню выберите BIM > Метка > Пометить окна.
   • Введите BIMLabel.
4. Если метка по умолчанию не указана, укажите определение блока.
5. В графической области выберите окна для маркирования и нажмите Enter.

   Примечание. Набор может включать любой элемент BIM. Будут отмечены только элементы окон.

Чтобы добавить метки для всех окон на чертеже BIM, выполните следующие действия.

Примечание. Перед началом убедитесь, что блок, который необходимо использовать в качестве метки, существует.

1. Изолируйте чертеж BIM, на котором необходимо маркировать элементы BIM.
2. Дополнительно укажите метку по умолчанию для элементов окон:
   • На палитре Библиотека меток BIM нажмите правой кнопкой на метку в категории Окна и выберите Установить по умолчанию для окон.
3. Выполните одно из следующих действий:
   • В ленте нажмите BIM > Примечание > Пометить все окна.
   • В меню выберите BIM > Метка > Пометить все окна.
4. Если метка по умолчанию не указана, укажите определение блока.

   Все элементы окон на чертеже будут промаркированы.

Маркирование элементов дверей

Используйте метки дверей для нумерации элементов дверей в файле .dwg.

Можно маркировать все элементы дверей на чертеже BIM или в наборе указанных элементов дверей. Набор может включать различные элементы BIM. Будут отмечены только элементы дверей.

Чтобы маркировать указанные двери:

Примечание. Перед началом убедитесь, что блок, который необходимо использовать в качестве метки, существует.

1. Изолируйте чертеж BIM, на котором необходимо маркировать элементы BIM.
2. Дополнительно укажите метку по умолчанию для элементов дверей:
   • На палитре Библиотека меток BIM нажмите правой кнопкой на метку в категории Двери и выберите Установить по умолчанию для дверей.
3. Выполните одно из следующих действий:
   • В ленте нажмите BIM > Примечание > Пометить двери.
   • В меню выберите BIM > Метка > Пометить двери.
4. Если метка по умолчанию не указана, укажите определение блока.

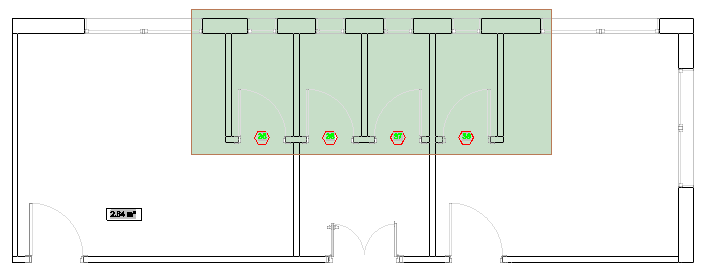

5. В графической области укажите элементы дверей для маркировки и нажмите Enter.

   Примечание. Набор может включать различные объекты BIM. Будут отмечены только элементы дверей.



Чтобы добавить метки для всех дверей на чертеже BIM, выполните следующие действия.

Примечание. Перед началом убедитесь, что блок, который необходимо использовать в качестве метки, существует.

1. Изолируйте чертеж BIM, на котором необходимо маркировать элементы BIM.
2. Дополнительно укажите метку по умолчанию для элементов дверей:
   • На палитре Библиотека меток BIM нажмите правой кнопкой на метку в категории Двери и выберите Установить по умолчанию для дверей.
3. Выполните одно из следующих действий:
   • В ленте нажмите BIM > Примечание > Пометить все двери.
   • В меню выберите BIM > Метка > Пометить все двери.
   • Введите BIMLabel и укажите категорию Двери.
4. Если метка по умолчанию не указана, укажите определение блока.

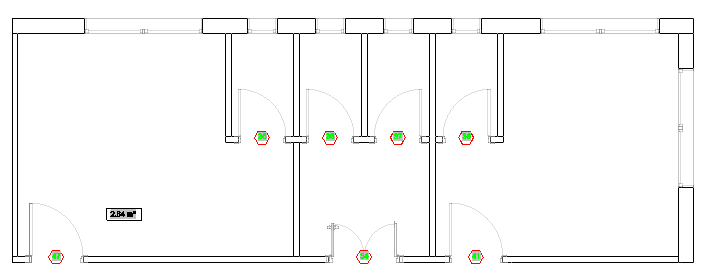

   Все элементы дверей на чертеже будут промаркированы.



Доступ

Команда: BIMLabel

Лента: BIM > Примечание > Вставить метку
