Работа со стилями размеров

С помощью команды DimensionStyle можно создавать и изменять стили размеров.

Стили размеров управляют внешним видом размеров.

Можно определить стили размеров, чтобы применять к размераммасштабирование с поддержкой изменения размера.

Управление стилями размеров

Для создания нового стиля размеров:

1. Нажмите Формат > Стиль размеров (или введите DimensionStyle).

   В диалоговом окне Параметры откроется страница Стили чертежей и развернется раздел Размер.

2. Выберите Создать.
3. В диалоговом окне Создать новый стиль размеров:
   1. В поле Имя укажите значение.
   2. В поле На основе укажите существующий стиль размеров. Этот стиль будет использоваться в качестве базовых настроек для нового стиля.
   3. В поле Применить к выберите тип размера. Это укажет, что новый стиль размеров применим ко всем размерам указанного типа измерений.
   4. Нажмите ОК.
4. В разделе Размер настройте стиль размеров. См. раздел Настройки стиля размеров ниже.
5. Нажмите ОК.

Для изменения стиля размеров:

1. Нажмите Формат > Стиль размеров (или введите DimensionStyle).

   В диалоговом окне Параметры откроется страница Стили чертежей и развернется раздел Размер.

2. В пункте Стиль выберите стиль размеров.
3. В разделе Размер настройте стиль размеров. См. раздел Настройки стиля размеров ниже.
4. Нажмите Активировать или ОК.

Чтобы выбрать активный стиль размеров:

1. Нажмите Формат > Стиль размеров (или введите DimensionStyle).

   В диалоговом окне Параметры откроется страница Стили чертежей и развернется раздел Размер.

2. В поле Стиль выберите стиль размеров для активации.
3. Нажмите Активировать.

   Около активного стиля размеров отобразится .

4. Нажмите ОК.

Чтобы сравнить стили размеров:

1. Нажмите Формат > Стиль размеров (или введите DimensionStyle).

   В диалоговом окне Параметры откроется страница Стили чертежей и развернется раздел Размер.

2. Нажмите Различия.
3. В диалоговом окне Найти различия в стилях размеров в полях Сравнить и С выберите стиль размеров.

   В диалоговом окне отобразятся настройки стилей размеров, которые различаются.

4. Нажмите Копировать, чтобы скопировать различия, или нажмите Закрыть.
5. Нажмите Закрыть.

Чтобы переопределить настройки стиля размеров:

Можно временно изменить настройки активного стиля размеров. Эти изменения не приводят к изменению настроек стиля размеров. Переопределенные настройки будут применяться до тех пор, пока не будет выбран другой стиль размеров в качестве активного.

1. Нажмите Формат > Стиль размеров (или введите DimensionStyle).

   В диалоговом окне Параметры откроется страница Стили чертежей и развернется раздел Размер.

2. В поле Стиль выберите стиль размеров для переопределения.
3. Нажмите Активировать.
4. Нажмите Задать переопределения.
5. Установите переопределения стиля размеров. См. раздел Настройки стиля размеров ниже.
6. Нажмите ОК.

Для переименования стиля размеров:

1. Нажмите Формат > Стиль размеров (или введите DimensionStyle).

   В диалоговом окне Параметры откроется страница Стили чертежей и развернется раздел Размер.

2. В поле Стиль выберите стиль размеров для переименования.
3. Нажмите Переименовать.
4. В диалоговом окне Переименовать стиль размеров укажите новое имя для выбранного стиля размеров и нажмите ОК.

Для удаления стиля размеров:

1. Нажмите Формат > Стиль размеров (или введите DimensionStyle).

   В диалоговом окне Параметры откроется страница Стили чертежей и развернется раздел Размер.

2. В поле Стиль выберите стиль размеров для удаления.
3. Нажмите Удалить.

   Подтвердите удаление выбранного стиля размеров. Невозможно удалить стиль размеров с именем Стандартный или стили размеров, вставленные в виде ссылок в чертеж вместе с объектами размера.

  Можно удалить стили размеров, на которые нет ссылок в чертеж, с помощью команды Clean.

^ В начало страницы

Настройки стиля размеров

Угловой размер

Настройка угловых размеров

• Формат: Устанавливает основной формат угловых единиц измерения (десятичные градусы, град./мин./сек., грады или радианы).
• Точность: Устанавливает количество десятичных разрядов.
• Отображение нулей: Позволяет не отображать незначащие нули в начале или в конце значений угловых размерах.

Обозначения длины дуги

Позволяет установить отображения символа для размеров длины дуги: Перед текстом размера, Над текстом размера или Нет.

Стрелки

• Начальная стрелка: Указывает начальную стрелку размера.
• Конечная стрелка: Указывает конечную стрелку размера.
• Стрелка выноски: Устанавливает стиль стрелки выноски размера.
• Размер: Устанавливает размер стрелки.

Примечание. Для любой стрелки можно использовать существующий блок в качестве стрелки. Выберите параметр Пользовательская стрелка в раскрывающемся списке и укажите Блок в диалоговом окне Выбрать пользовательскую стрелку.

Двойные размеры

Эти параметры управляют использованием второго, альтернативного метода измерения. В этом режиме возможно измерение размеров в метрических и британских единицах.

Показать двойные размеры: Определяет использование альтернативных единиц измерения в размерах.

Настройки двойных размеров

• Формат: Устанавливает формат альтернативных единиц измерения.
• Точность: Устанавливает количество десятичных разрядов.
• Множитель для преобразования единиц измерения: Устанавливает множитель для преобразования единиц измерения.
• Округлить до ближайшего: Позволяет указать значение для округления.
• Префикс и Суффикс: Позволяет указать префикс и суффикс для значений размера.

Отображение нулей

• Скрыть начальные нули и Скрыть незначащие нули: Позволяет не отображать нули в начале или в конце значений.
• Скрыть, если 0' и Скрыть, если 0": При установке для параметра Формат значения Архитектурный, Архитектурные (дробные) или Технический можно также указать, следует ли скрывать нули для футов и дюймов.

Вставка

• После основных единиц измерения и Ниже основных единиц измерения: Указывает, где следует вставлять альтернативные единицы измерения после или ниже основных значений размера.

Поместить

Параметр "Поместить" определяет, каким образом упорядочивается размер, если между выносными линиями для текста и стрелок недостаточно места.

Геометрия

• Если пространство ограничено, переместите выбранный объект за пределы выносных линий: при отсутствии достаточного места между выносными линиями для текста и стрелок, первый объект, перемещенный за выносную линию, будет:
  • Автоматически: текст или стрелки (наилучшее заполнение)
  • Стрелки
  • Текст
  • Текст и стрелки
  • Сохранить текст между выносными линиями
• Скрыть стрелки: Не отображает стрелки, если они не помещаются между выносными линиями.

Текст размера

• Если текст размера находится не в положении по умолчанию, переместить его: если текст размера находится не в положении по умолчанию, можно поместить его:
  • Над размерной линией с выноской
  • Над размерной линией без выноски
  • Рядом с размерной линией

Масштаб размерной линии

• Масштабирование с поддержкой изменения размера: Указывает, будет ли применяться масштабирование с поддержкой изменения размера для размеров с использованием определенных пользователем стилей размеров. В разделе Стиль стили размера с поддержкой изменения размера отмечаются значком .
• Масштабный коэффициент: указывает общий масштаб для настроек стиля размеров. Масштабный коэффициент влияет на размер, расстояние и интервалы, включая размер текста и стрелок.

  Этот режим доступен только при установке в стиле размера режима масштабирования с поддержкой изменения размера.

• Масштабировать размеры в соответствии с листом: устанавливает масштабный коэффициент на основе отношения текущего видового экрана и листа чертежа.

  Этот режим доступен только при установке в стиле размера режима масштабирования с поддержкой изменения размера.

Дополнительные параметры

• Размерные линии между выносными линиями: оставляет размерные линии между выносными линиями, даже если стрелки создаются вне размера.
• Укажите размещение текста: позволяет расположить текст размера вручную; настройки выравнивания по горизонтали игнорируются.

Линейные размеры

Формат: устанавливает основной формат линейных единиц измерения.

Точность: Устанавливает количество десятичных разрядов.

Отображение дробей: настраивает стековое отображение дробных единиц измерения.

Десятичный разделитель: настраивает десятичный разделитель для размеров, чей Формат установлен на значение Десятичный.

Округлить до ближайшего: Позволяет указать значение для округления.

Префикс и Суффикс: позволяет задать последовательность символов, появляющуюся до или после текста размера. Например, поле суффикса может отображать единицу измерения.

Масштаб измерения:

• Масштабный коэффициент: Принудительно умножает все линейные тексты размера (в том числе текст размера для диаметров, радиусов и координат) на указанный масштабный коэффициент. Не влияет на угловые размеры и положительные и отрицательные значения допусков. Параметр применяет особенно к неассоциативным размерам (например, при указании размера для масштабированных деталей).
• Следовать размерам листа: применяет масштабный коэффициент измерения к размерам, созданным только на листах.

Отображение нулей:

• Скрыть начальные нули и Скрыть незначащие нули: позволяет не отображать незначащие нули в начале или в конце значений в десятичных линейных размерах.
• Скрыть, если 0' и Скрыть, если 0": При установке для параметра Формат значения Архитектурный или Технический можно также указать, следует ли скрывать нули для футов (Скрыть, если 0') и нули для дюймов (Скрыть, если 0")

Линия

Настройка размерной линии

• Стиль: настраивает стиль линий размерной линии.
• Толщина: настраивает толщину размерной линии.
• Цвет: настраивает цвет размерной линии.
• Смещение: настраивает расстояние смещения размерных линий при измерении базовой линии с помощью команды BaselineDimension.
• Расстояние после начальной стрелки: устанавливает расстояние для удлинения размерной линии между выносными линиями при применении некоторых стрелок, таких как "засечка" или "архитектурная".
• Скрыть:
  • Размерная линия 1: определяет, отображается ли первая размерная линия и стрелка между первой выносной линией и текстом размера.
  • Размерная линия 2: тот же эффект, что и у Размерной линии 1, но для второй выносной линии и текста размера.

Настройки выносной линии

Выносные линии — это линии, удлиняющие размер за пределы измеряемого объекта, предполагая, что измерение происходит за границами периметра.

• Стили: настраивает стили линий для Выносной линии 1 и Выносной линии 2.
• Толщина: настраивает толщину выносной линии.
• Цвет: настраивает цвет выносной линии.
• Смещение: настраивает расстояние смещения между объектом и начальной точкой выносной линии.
• Расстояние после размерных линий: настраивает расстояние, на которое должна выступать выносная линия за размерную линию.
• Скрыть: скрывает первую и/или вторую выносную линию.
• Фиксированная длина: указывает, должна ли длина выносной линии быть предустановлена. Укажите значение в поле Длина.

Разделение размера

Разделение размеров (Professional, Premium, Enterprise и Enterprise Plus)

• Зазор разделения. Определяет значение ширины зазора по умолчанию при использовании команды SplitDimension для разделения размерных и выносных линий, которые пересекают другие объекты.

Размеры радиуса/диаметра

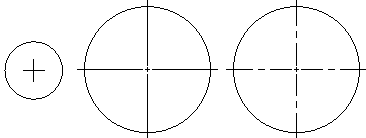

Отображение указателя центра

• Нет, В качестве указателя, В качестве осевой линии: определяет отображение указателя центральной точки окружности и добавление пунктиров или прочеркиваний к указателю центра.

  Нет, В качестве указателя, В качестве осевой линии: определяет отображение указателя центральной точки окружности и добавление осевых линий к указателю центра. Осевые линии представлены в соответствии с указанным стандартом.



     В качестве указателя     Как осевая линия (соответствует стандарту чертежа)



     В качестве указателя        Как осевая линия (соответствует стандарту чертежа)

• Размер: позволяет указать размер указателя центра для центра, размера радиуса или диаметра.
• Размер: Позволяет указать размер центральной метки или длину выносных линий в соответствии с выбранным отображением центральной метки для размеров центра диаметра и радиуса.



  Как метка (размер)           Как осевая линия (длина удлинительной линии)

Изгиб размерной линии радиуса

• Угол: определяет угол пересекающего сегмента размерной линии в размере изогнутого радиуса.

Текст

Настройки текста

• Стиль: настраивает стиль текста размера. Нажмите для определения стиля текста.
• Цвет: настраивает цвет текста размера.
• Заполнение: настраивает цвет фона текста размера.
• Высота: настраивает высоту текста размера.
• Числовой масштаб: настраивает масштабный коэффициент для высоты текста значений допуска относительно общей высоты текста размера.
• Текст размера рамки: рисует рамку вокруг текста размера.

Расположение текста

• Горизонтально и Вертикально: настраивает горизонтальное и вертикальное положение текста размера.
• Смещение от размерных линий: настраивает расстояние от размерных линий до текста.

Выравнивание текста

Можно выровнять текста размера с помощью следующих параметров:

• Использовать стандарт ISO
• Выровнять по горизонтали
• Выровнять с размерными линиями

Допуск

Настройки допуска

• Расчет: настраивает формат для создания допусков.
  • Простой: Отображает дополнительные измерения размеров и отклонения одним значением в прямоугольнике.
  • Отклонение: Добавляет раздельные положительные и отрицательные значения отклонений к измерению размера.
  • Пределы: Отображает максимальное и минимальное значения, одно над другим.
  • Нет: Не генерирует значения допуска.
  • Симметричный: Добавляет +/- значение допуска к измерению размера, показывая положительное и отрицательное отклонения одним значением.
• Точность: Устанавливает количество десятичных разрядов.
• Максимальное значение и Минимальное значение: настраивает значения для положительных и отрицательных допусков.
• Масштаб: Задает масштаб допуска.
• Выравнивание текста по вертикали: настраивает расположение текста допуска.
• Отображение нулей:
  • Скрыть начальные нули и Скрыть незначащие нули: позволяет не отображать незначащие нули в начале или в конце значений в десятичных размерах допуска.
  • При установке для параметра Формат для Углового размера значения Архитектурный или Технический можно также указать, следует ли скрывать нули для футов (Скрыть, если 0') и нули для дюймов (Скрыть, если 0").

Двойные размеры

• Точность: настраивает количество десятичных разрядов для альтернативных размеров в геометрических допусках.
• Отображение нулей:
  • Скрыть начальные нули и Скрыть незначащие нули: позволяет не отображать незначащие нули в начале или в конце значений в десятичных альтернативных размерах.
  • При установке для параметра Формат для Углового размера значения Архитектурный или Технический можно также указать, следует ли скрывать нули для футов (Скрыть, если 0') и нули для дюймов (Скрыть, если 0").

^ Настройки стиля размеров

^ В начало страницы

Доступ

Команда: DimensionStyle

Меню: Формат > Стиль размеров
