Создание массивов объектов

Используйте команду Pattern для создания копий указанных объектов

• в виде кругового массива,
• в виде линейного массива
• или по траектории.
• по траектории (Professional, Premium, Enterprise и Enterprise Plus).

В соответствии с этими типами в диалоговом окне Массив отображаются три вкладки (Круговой, Линейный и По траектории).

Скопированные объекты наследуют все свойства исходных объектов, включая слои, цвета линий, стили линий и толщину линий.

Можно создавать ассоциативные и неассоциативные массивы. Объекты в ассоциативных массивах сохраняют свои связи. Ассоциативные массивы позволяют редактировать их целиком, а не изменять отдельные элементы массива. В неассоциативных массивах редактирование одного элемента не влияет на другие элементы.

Чтобы создать ассоциативные массивы, активируйте параметр Ассоциативный в разделе Настройки на вкладке Круговой или Линейный диалогового окна Массив.

Для редактирования ассоциативных массивов см. Редактирование ассоциативных массивов.

Для редактирования ассоциативных массивов применяется команда EditPattern.

Чтобы отменить ассоциативность массивов, используйте команду Explode.

3D-массивы

Можно создавать ассоциативные и неассоциативные линейные или круговые 3D-массивы.

Для линейных 3D-массивов можно также указать количество уровней по оси Z.

Для круговых 3D-массивов можно указать ось вращения с любыми двумя точками в пространстве.

Круговой массив

Можно создать круговой массив, скопировав указанный объект вокруг указанной центральной точки. Количество копий можно контролировать. Кроме того, можно вращать копии после их включения в массив; в противном случае они сохранят выравнивание исходных объектов.

Программа определяет радиус кругового массива на основе расстояния между указанной точкой оси и базовой точкой на указанном объекте. Можно использовать точку привязки в качестве базовой точки или указать другую точку.

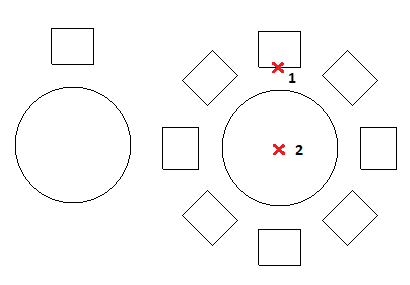

Пример.

Круговой массив из 8 элементов, заполнение на 360°.

Для создания кругового массива:

1. Выполните одно из следующих действий:
   • В ленте нажмите Главная > Изменить > Массив.
   • В меню выберите Изменить > Массив.
   • Введите Pattern.
2. В диалоговом окне в разделе Тип массива выберите Круговой.
3. Нажмите Указать объекты , выберите объекты для создания массива и нажмите клавишу Enter для завершения выбора.

   Диалоговое окно исчезает по завершении выбора.

   В диалоговом окне коллекция указанных объектов отображается как элементы.

4. В разделе Базовая точка элемента укажите следующее:
   • Использовать последний выбранный объект. Использует базовую точку последнего указанного объекта.
   • X и Y. Введите значения или нажмите Выберите базовую точку , чтобы указать базовую точку в графической области.
5. В разделе Точка оси для X и Y и введите значения центральной точки массива или нажмите Выберите центральную точку .
6. Выберите Ориентировать элементы вокруг оси для вращения копий после их включения в массив; в противном случае они сохранят выравнивание исходных объектов.



7. В разделе Настройки укажите:
   • Ассоциативный. Указывает, будет ли массив создан ассоциативно или неассоциативно.
   • По часовой стрелке. Указывает направление кругового массива: по часовой стрелке или против часовой стрелки. Этот параметр доступен только для связанных круговых массивов.
   • Основать массив на. Выберите параметр:
     • Угол между элементами и общее число элементов
     • Угол заполнения и угол между элементами
     • Угол заполнения и общее число элементов
   • Угол между (при необходимости). Определяет внутренний угол между базовыми точками объектов массива и центром массива. Введите положительное значение или нажмите Выберите угол между элементами .
   • Угол заполнения (при необходимости). Введите положительное или отрицательно значение либо нажмите Выберите угол заполнения . Значение угла заполнения по умолчанию — 360°, полная окружность. Нулевое значение недопустимо.
   • Общее число (при необходимости). Указывает результирующее число копий в круговом массиве (включая источник).
   • Уровни. Указывает число уровней кругового 3D-массива.
   • Интервал для уровней. Указывает расстояние между уровнями.
   • Строки. Указывает число строк кругового массива.

     В следующих примерах показан круговой массив с двумя строками, каждая строка содержит 8 элементов, заполнение на 360°.



   • Интервал для строк. Указывает расстояние между строками кругового массива.
8. Нажмите ОК.

  Примечание. В диалоговом окне Массив нажмите Предварительный просмотр, чтобы проверить получаемый массив без его создания. Можно использовать этот параметр и возвращаться в диалоговое окно столько раз, сколько необходимо. Затем нажмите ОК, чтобы создать массив.

Линейные массивы

Можно создать несколько копий объектов в линейном массиве.

Можно указать количество строк и столбцов, а также расстояние между ними.

Для создания линейного массива:

1. Выполните одно из следующих действий:
   • В ленте нажмите Главная > Изменить > Массив.
   • В меню выберите Изменить > Массив.
   • Введите Pattern.
2. В диалоговом окне в разделе Тип массива выберите Линейный.
3. Нажмите Указать объекты , выберите объекты для создания массива и нажмите клавишу Enter для завершения выбора.

   Диалоговое окно исчезает по завершении выбора.

   В диалоговом окне коллекция указанных объектов отображается как элементы.

4. В разделе Базовая точка элемента укажите следующее:
   • Использовать последний выбранный объект. Использует базовую точку последнего указанного объекта.
   • X и Y. Введите значения или нажмите Выберите базовую точку , чтобы указать базовую точку в графической области.
5. В разделе Настройки укажите:
   • Ассоциативный. Указывает, будет ли массив создан ассоциативно или неассоциативно.
   • В полях Горизонтальная ось и Вертикальная ось введите число копий.
   • В поле Уровни введите количество уровней по оси Z.
   • В поле Интервал между элементами определите интервал между копиями и угол для массива:
     • Горизонтальная ось. Указывает расстояние между столбцами. Нажмите Выберите смещение столбца  для определения смещения с помощью двух точек на чертеже. Если смещение столбцов выражено отрицательным значением, столбцы добавляются слева.
     • Вертикальная ось. Указывает расстояние между строками. Нажмите Выберите смещение строки  для определения смещения с помощью двух точек на чертеже. Если смещение строк выражено отрицательным значением, строки добавляются снизу.
     • Уровни. Указывает интервал между уровнями 3D-массива.
     • Угол массива. Указывает угол для контроля расположения копий. Нажмите Выберите угол , чтобы задать угол с помощью указателя.
6. Нажмите ОК.

  Примечание. В диалоговом окне Массив нажмите Предварительный просмотр, чтобы проверить получаемый массив без его создания. Можно использовать этот параметр и возвращаться в диалоговое окно столько раз, сколько необходимо. Затем нажмите ОК, чтобы создать массив.

Доступ

Команда: Pattern

Меню: Изменить > Массив

Лента: Главная > Изменить > Массив

Палитры инструментов: Изменить > Узор
