Создание твердых 3D-тел и поверхностей путем вытягивания 2D-объектов
С помощью команды Extrude можно создать твердотельные примитивы путем вытягивания замкнутых 2D-объектов, таких как полилиний, окружностей, эллипсов и областей.
С помощью команды Extrude можно создавать твердые 3D-тела и 3D-поверхности.
Чтобы вытянуть объекты, используйте один из следующих способов:
- Укажите траекторию вытяжки
Укажите объект для вытяжки и траекторию, определяющий форму вытяжки. Для создания твердых 3D-тел и 3D-поверхностей следует использовать этот объект.
Вытяжка начинается от плоскости объекта и сохраняет ориентацию относительно траектории.
- Укажите угол сужения.
Укажите объект для вытяжки и угол сужения. Угол сужения может составлять от -90 до +90 градусов. Знак угла сужения определяет направление сужения. Угол сужения в 0 градусов вытягивает 2D-объект перпендикулярно 2D-плоскости.
Чтобы создать вытяжку, выполните следующие действия.
- Выберите Твердые тела > Чертеж > Вытянуть (или введите Extrude).
- Введите Extrude в командной строке.
- Укажите тип создаваемой модели.
- Поверхность. Создает поверхность из выбранных объектов.
- Твердое тело. Создает твердое 3D-тело из выбранных объектов.
- Укажите объекты для вытягивания.
- Укажите высоту вытягивания. Эта высота используется для всех объектов.
Программа вытягивает объект и создает твердое 3D-тело.
Чтобы вытянуть объект вдоль траектории:
- Выберите Твердые тела > Чертеж > Вытянуть (или введите Extrude).
- Укажите тип создаваемой модели.
- Поверхность. Создает поверхность из выбранных объектов.
- Твердое тело. Создает твердое 3D-тело из выбранных объектов.
- В графической области выберите объекты для вытягивания и нажмите Ввод.
- Укажите параметр Траектория.
- Укажите объект для траектории вытяжки.

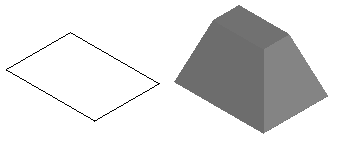

Для вытягивания объекта с помощью угла сужения:
- Выберите Твердые тела > Чертеж > Вытянуть (или введите Extrude).
- Введите Extrude в командной строке.
- Укажите тип создаваемых объектов.
- Поверхность. Создает поверхность из выбранных объектов.
- Твердое тело. Создает твердое 3D-тело из выбранных объектов.
- Укажите объекты для вытягивания и нажмите Ввод.
- Укажите параметр Угол сужения.
- Укажите угол сужения и нажмите Ввод.
- Укажите глубину вытяжки.
Доступ
Команда: Extrude
Меню: Твердые тела > Чертеж > Вытянуть
