BIM Objeleri için Ölçümlendirmeler Oluşturma

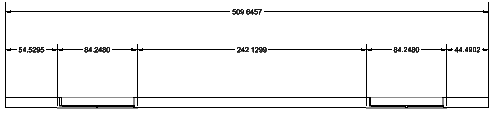

BIM objeleri için ölçümlendirme zincirleri oluşturmak üzere BIMDimensionChain komutunu kullanın. Komut, BIM objelerindeki uygun ölçümlendirme noktalarını otomatik olarak algılar.

İsteğe bağlı olarak, açıklık ve duvar segmenti ölçümlendirmelerini net bir şekilde görüntülemek için bir zincir içindeki ölçümlendirmeleri otomatik olarak gruplayabilirsiniz.

Komut, Seçenekler iletişim kutusunun BIM Ayarları kategorisinde belirtilen ölçümlendirme standardını ve toleransı kullanır.

Bir ölçümlendirme zinciri oluşturmak için:

1. Aşağıdakilerden birini yapın:
   • Şeritte, BIM > Detaylandır > Ölçümlendirme Zinciri öğesine tıklayın.
   • Menüde, BIM > Ölçümlendirme > Ölçümlendirme Zinciri öğesine tıklayın.
   • BIMDimensionChain yazın.
2. Grafik alanında, ölçümlendirilecek BIM objelerini belirtin ve Enter tuşuna basın.
3. Uygun hizalamayı belirtin:
   • Yatay
   • Dikey
   • Hizalanmış
4. Grafik alanında, ölçümlendirme zincirinin konumunu belirtin.

Erişim

Komut: BIMDimensionChain

Menü: BIM > Ölçümlendirme > Ölçümlendirme Zinciri

Şerit: BIM > Detaylandır > Ölçümlendirme Zinciri
