Etkinlikleri Kullanma

Etkinlikler, elemanlarla ilişkilidir ve teknik resimdeki ÖzelBlok referansını değiştirdiğinizde ÖzelBlok tanımı objelerinin nasıl değişeceğini tanımlar.

ÖzelBlok tanımına bir etkinlik eklerken aşağıdakileri belirtmeniz gerekir:

• Etkinliği uygulamak istediğiniz eleman

  Not: Etkinlikleri yalnızca elemanlara uygulayabilirsiniz. ÖzelBlok objelerine etkinlik uygulayamazsınız.

• Belirtilen elemandaki ana nokta

  Ana nokta, Blok referansını değiştirmenize olanak tanır.

• Seçim kümesi

  Seçim kümesi, etkinlik Blok referansında meydana geldiğinde hareket edecek veya değişecek objeleri içerir.

Etkinliklerin kendi simgelerinin yanında bu yıldırım simgesi de gösterilir: . Etkinlik simgesine tıklandığında seçim kümesi görüntülenir.

İlişkili etkinliğe sahip olmayan elemanlar simgesiyle gösterilir. Uyarı simgesine çift tıklandığında elemanla ilişkilendirebileceğiniz etkinlikler görüntülenir.

Bir elemana birden çok etkinlik uygulayabilirsiniz. Yazılım, tüm etkinlikleri bir Etkinlik araç çubuğunda gruplandırır.

İmleç, bir etkinlik simgesinin üzerine getirildiğinde aşağıdakiler vurgulanır:

• İlgili eleman
• Etkinliği gerçekleştirmenize olanak tanıyan eleman tutma noktası
• Esnetme çerçevesi (Yalnızca esnetme etkinliklerinde). Blok referansında tutma noktasını taşımak yalnızca esnetme çerçevesindeki objeleri etkiler.

Not: Etkinlik simgesi, Blok referansında görünmez.

Örnek:

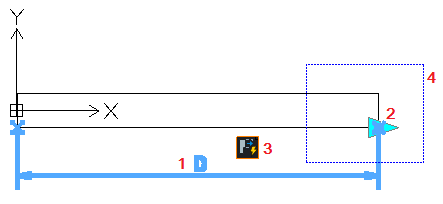

Bir Esnetme etkinliğinin üzerine gelindiğinde aşağıdakiler vurgulanır:

Doğrusal eleman Etkinliği gerçekleştirmenize olanak tanıyan eleman tutma noktası Etkinlik simgesi (bu örnekte Çizim) Esnetme çerçevesi

Yazılım; etkinlikleri, bunları kullanabilecek elemanlara göre gruplandırır.

Blok Düzenleyicisi etkinlikleri ve ilişkili elemanları:

Etkinlik	Simge	Dönüşüm	Mevcut elemanlar
Taşı		Çeviriyi uygular	Nokta, Doğrusal, Polar, XY
Ölçek		Ölçeği uygular	Doğrusal, Polar, XY
Esnet		Belirtilen alandaki esnetme noktalarını kullanarak objeleri esnetir	Nokta, Doğrusal, Polar, XY
Polar Esnetme		Esnetmeyi ve dönüşü uygular	Polar
Döndür		Dönüşü uygular	Döndürme
Aynala		Aynalanan dönüşümü uygular	Aynala
Pattern		Belirtilen ötelemeyle eleman yönlerinin karşısında objeler oluşturur. Çoğaltma, bir XY elemanı için X ve Y yönlerini kullanır.	Doğrusal, Polar, XY
Tablo		Değer kümesini diğer elemanlara uygular	Tablo
